BasicBench

A submontagem BasicBench insere vínculos para criar inclinações coletoras de corte ou aterro com bancadas repetidas como necessário. Você pode definir uma largura e profundidade do pântano nas bancadas. A última inclinação da inclinação do talude para a superfície-alvo pode ser diferente do que a inclinação da bancada.

Anexação

O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

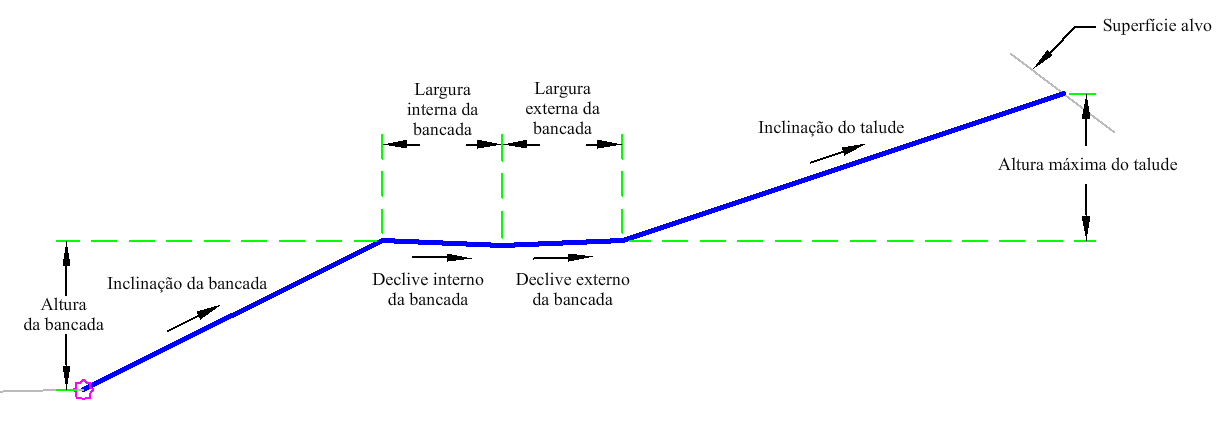

Parâmetros de entrada

Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Altura máxima do talude	A altura máxima permitida para o vínculo de corte e aterro do talude sem bancada.	Numérico	15.0 pés 4.5 m
Altura da bancada	A altura máxima permitida para uma bancada antes de uma nova bancada.	Numérico	10.0 pés 3.0 m
Inclinação da bancada	A inclinação entre bancadas.	Numérico, positivo	1 (: 1)
Declive do início da bancada	A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento	Numérico	4 (%)
Largura do início da bancada	Largura da bancada para a linha de fluxo da bancada.	Numérico, positivo	4 pés 1.2 m
Declive da extremidade da bancada	A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento	Numérico	4 (%)
Largura da extremidade da bancada	Largura da bancada da linha de fluxo da bancada.	Numérico	4 pés 1.2 m
Inclinação do talude	A inclinação do talude.	Numérico, positivo	2 (: 1)

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície-alvo para determinar se a seção está na condição de corte ou preenchimento. Uma interceptação é calculada para a superfície-alvo usando a inclinação de talude determinada. Se a altura para a interceptação exceder a Altura máxima do talude , o vínculo com a Altura máxima da bancada será inserido e a bancada será adicionada. O ponto de articulação é redefinido para a aresta externa do banco e o processo é repetido até que um vínculo de talude seja encontrado e que não exceda a altura máxima do talude.

Esta submontagem contém uma definição de contorno composta de L2, L3 e L4 que é repetida até atingir a superfície-alvo ou até que ela ser repetida um máximo de dez vezes.

Operação do modo de layout

No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.

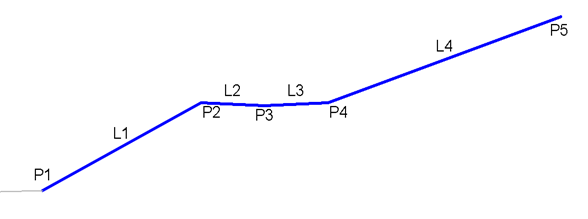

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1 - P5	Topo
P5	Talude	Ponto de talude e ponto de talude para condição de corte ou preenchimento. Isso somente se aplica para o ponto real de talude.
L1 – L4	Topo
