A submontagem MultipleBenchWithPipes cria elevações coletoras de corte ou aterro com bancadas repetidas, como necessário.
Você pode definir larguras do pântano nas bancadas. As tubulações são adicionados em cada bancada. A última inclinação da inclinação do talude para a superfície de destino alvo pode ser diferente do que a inclinação da bancada.
O ponto de anexo é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerda/Direita |
Direita |
|
Profundidade do corte máximo |
A altura máxima permitida para vínculo de corte do talude de corte sem bancada. |
Numérico, positivo |
15 pés 4,5 m |
|
Profundidade do aterro máximo |
A altura máxima permitida para o vínculo do aterro do talude sem bancada. |
Numérico, positivo |
10 pés 3,0 m |
|
Corte da inclinação do talude |
A inclinação para a inclinação do corte do talude. |
Numérico, positivo |
2 (: 1) |
|
Aterro da inclinação do talude |
A inclinação para a inclinação do talude de aterro. |
Numérico, positivo |
2 (: 1) |
|
Inclinação da bancada 1 |
A inclinação da bancada 1. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 1 |
A profundidade do pântano no topo da bancada 1. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 1 |
A largura desde a aresta frontal do pântano no topo da bancada 1 até a linha do fluxo. |
Numérico, positivo |
5 pés 1,5 m |
|
Largura externa do pântano 1 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 2. |
Numérico, positivo |
5 pés 1,5 m |
|
Inclinação da bancada 2 |
A inclinação da bancada 2. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 2 |
A profundidade do pântano no topo da bancada 2. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 2 |
A largura desde a aresta frontal do pântano no topo da bancada 2 até a linha do fluxo. |
Numérico, positivo |
6 pés 2 m |
|
Largura externa do pântano 2 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 3. |
Numérico, positivo |
3 pés 1 m |
|
Inclinação da bancada 3 |
A inclinação da bancada 3. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 3 |
A profundidade do pântano no topo da bancada 3. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 3 |
A largura desde a aresta frontal do pântano no topo da bancada 3 até a linha do fluxo. |
Numérico, positivo |
6 pés 2 m |
|
Largura externa do pântano 3 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 4. |
Numérico, positivo |
3 pés 1 m |
|
Inclinação da bancada 4 |
A inclinação da bancada 4. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 4 |
A profundidade do pântano no topo da bancada 4. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 4 |
A largura desde a aresta frontal do pântano no topo da bancada 4 até a linha do fluxo. |
Numérico, positivo |
3 pés 1 m |
|
Largura externa do pântano 4 |
Largura desde a linha de fluxo do pântano para a parte inferior do último vínculo do talude. |
Numérico, positivo |
3 pés 1 m |
|
Tamanho da tubulação 1 |
Diâmetro da tubulação 1. |
Numérico, positivo |
4 polegadas 0,1 m |
|
Deslocamento da tubulação 1 |
Deslocamento da tubulação 1 da aresta da bancada 1. |
Numérico, positivo |
5 pés 1,5 m |
|
Tamanho da tubulação 2 |
Diâmetro da tubulação 2. |
Numérico, positivo |
4 polegadas 0,1 m |
|
Deslocamento da tubulação 2 |
Deslocamento da tubulação 2 da aresta da bancada 2. |
Numérico, positivo |
5 pés 1,5 m |
|
Tamanho da tubulação 3 |
Diâmetro da tubulação 3. |
Numérico, positivo |
6 polegadas 0,15 m |
|
Deslocamento da tubulação 3 |
Deslocamento de tubulação 3 da aresta da bancada 3. |
Numérico, positivo |
5 pés 1,5 m |
|
Tamanho da tubulação 4 |
Diâmetro da tubulação 4. |
Numérico, positivo |
8 polegadas 0,2 m |
|
Deslocamento da tubulação 4 |
Deslocamento de tubulação 4 da aresta da bancada 4. |
Numérico, positivo |
5 pés 1,5 m |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
| Deslocamento da tubulação 1 | Pode ser utilizado para substituir o Deslocamento da tubulação 1 amarrar a tubulação 1 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação da tubulação 1 | Pode ser utilizado para substituir a elevação da tubulação 1. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Deslocamento da tubulação 2 | Pode ser utilizado para substituir o Deslocamento da tubulação 2 amarrar a tubulação 2 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação da tubulação 2 | Pode ser utilizado para substituir a elevação da tubulação 2. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Deslocamento da tubulação 3 | Pode ser utilizado para substituir o Deslocamento da tubulação 3 amarrar a tubulação 3 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação da tubulação 3 | Pode ser utilizado para substituir a elevação da tubulação 3. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Deslocamento da tubulação 4 | Pode ser utilizado para substituir o Deslocamento da tubulação 4 amarrar a tubulação 4 com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação da tubulação 4 | Pode ser utilizado para substituir a elevação da tubulação 4. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Nenhum.
Nenhum.
O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície alvo para determinar se a seção está na condição de corte ou preenchimento. Uma interceptação é calculada para a superfície alvo usando a inclinação do determinado talude. Se a altura para a interceptação exceder a Altura máxima do talude , o vínculo com a Altura máxima da bancada será inserido e a bancada será adicionada. O ponto de articulação é redefinido para a aresta externa da bancada e o processo é repetido até que um vínculo de talude seja encontrado e que não exceda a Altura máxima do talude. Cada bancada, até quatro, utiliza os parâmetros de entrada para cada largura e profundidade da bancada.
Em cada bancada uma tubulação é inserida em uma distância especificada nos parâmetros de entrada ou substituída usando destinos para o deslocamento e elevação. Um tamanho 0 da tubulação omite a tubulação.
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.

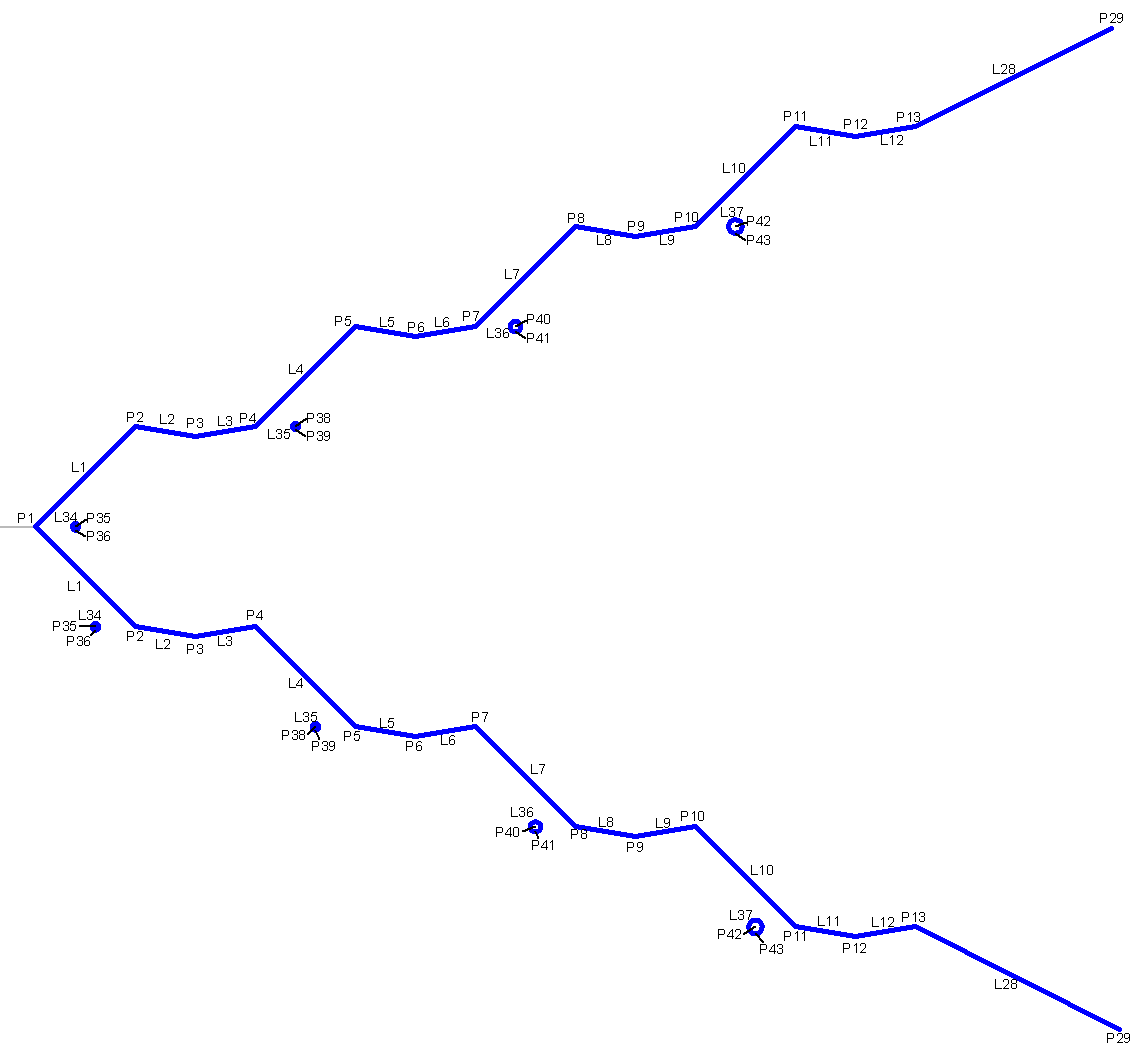

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Articulação | |
| P2, P5, P8, P11 | Bench_In | |
| P3, P6, P9, P12 | Valeta | |
| P4, P7, P10, P13 | Bench_Out | |
| P25 - P29 | Talude | |
| P35, P38, P40, P42 | PipeCenter | |
| P36, P39, P41, P43 | Pipe_Invert | |
| L1, L4, L7, L10 | Topo, Referência, Bancada | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Topo, Referência, Pântano | |
| L24, L26, L27, L28 | Topo, Referência, Talude | |
| L34, L35, L36, L37 | Tubulação |
