DitchWithBermInFill

A submontagem DitchWithBermInFill coloca uma vala com geometria predefinida e cria uma berma em condições de corte e aterro.

A inclinação da berma também está predefinida e o vínculo que é criado se estende até encontrar uma superfície de destino.

Anexação

O ponto de anexação está na borda interior do primeiro vínculo.

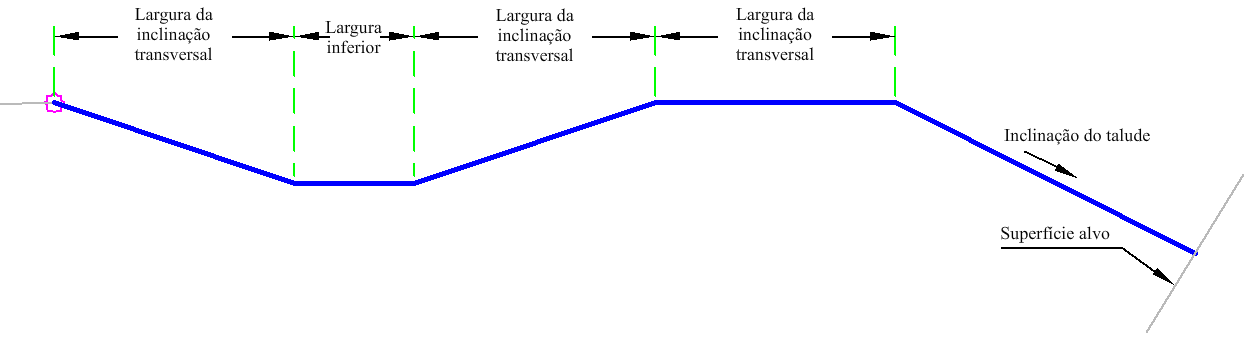

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Inclinação lateral	Inclinação lateral da vala.	Numérico, positivo	3 (: 1)
Inclinação do talude	A inclinação do vínculo de talude.	Numérico, positivo	2 (: 1)
Largura inferior	Largura do fundo da vala.	Numérico, positivo	2 pés 0,60 m
Largura da inclinação lateral	Largura da inclinação lateral.	Numérico, positivo	4 pés 1,20 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem gera a forma para uma vala usando os parâmetros de entrada. Após a forma da vala for criada, essa é determinada para estar no corte ou aterro. Em caso de corte, um vínculo de talude é adicionado usando a inclinação do talude. Em caso de aterro, uma berma é criado utilizando a largura da inclinação lateral.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem a vala na condição de aterro.

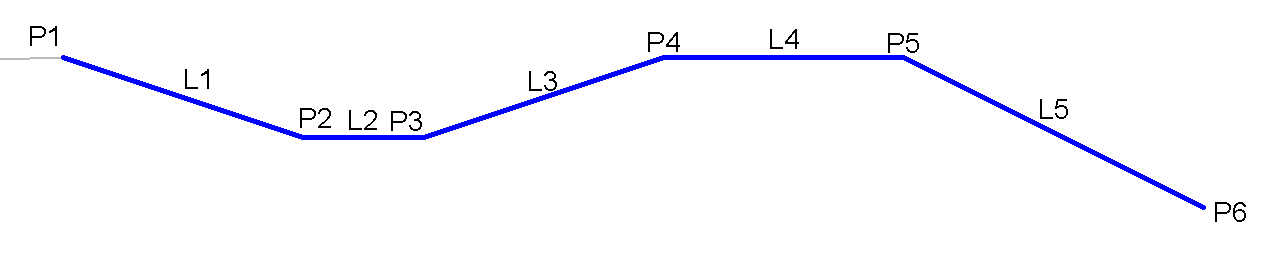

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Ponto de articulação, Topo	Ponto de anexação, início da vala
P2	Topo, Ditch_In	Parte inferior de vala mais próxima do ponto de anexação
P3	Topo, Ditch_Out	Parte inferior de vala mais afastada do ponto de anexação
P4 - P5	Topo
P6	Talude	Ponto de talude
L1	Topo, Ditch_In
L2	Topo, Ditch_Bottom
L3	Topo, Ditch_Out
L4 - L5	Topo
