BasicBenchTargetOneElevation

O BasicBenchTargetOneElevation é uma submontagem de bancada simples que insere vínculos para criar inclinações coletoras de corte ou aterro com uma bancada.

Você pode definir uma largura e profundidade do pântano nas bancadas, assim como uma superfície única no ponto da bancada.

Anexação

O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

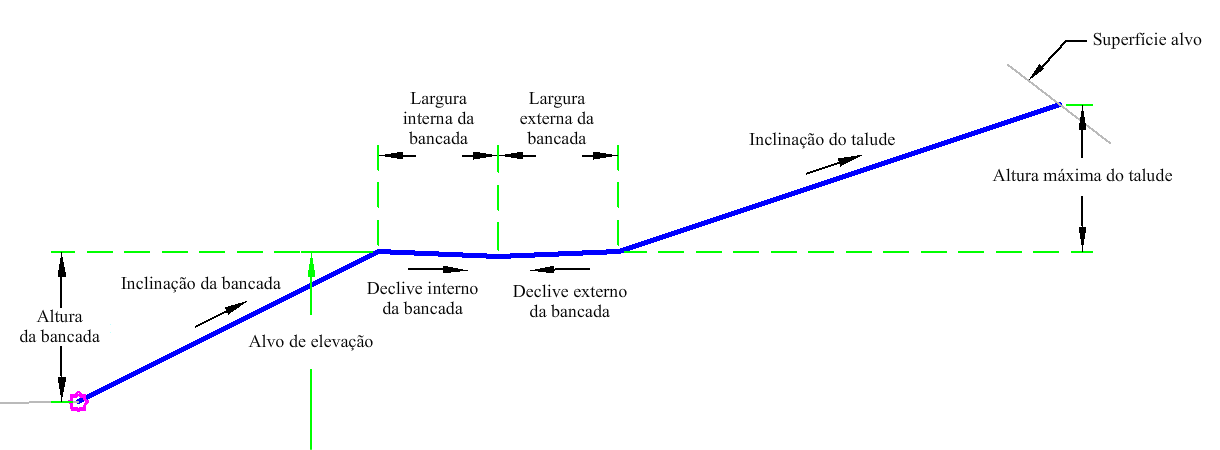

Parâmetros de entrada

Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Altura máxima do talude	A altura máxima permitida para o vínculo de corte e aterro do talude sem bancada.	Numérico	15.0 pés 4.5 m
Altura da bancada	A altura máxima permitida para uma bancada antes de uma nova bancada.	Numérico	10.0 pés 3.0 m
Inclinação da bancada	A inclinação entre bancadas.	Numérico, positivo	1 (: 1)
Declive do início da bancada	A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento	Numérico	4 (%)
Largura do início da bancada	A largura da bancada para a linha de fluxo da bancada.	Numérico, positivo	4 pés 1.2 m
Declive da extremidade da bancada	A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento	Numérico	4 (%)
Largura da extremidade da bancada	Largura da bancada da linha de fluxo da bancada.	Numérico	4 pés 1.2 m
Inclinação do talude	A inclinação do talude.	Numérico, positivo	2 (: 1)

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário
Classe da elevação	Pode ser utilizada para substituir a elevação da bancada e vincular com um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície-alvo para determinar se a seção está na condição de corte ou preenchimento. O primeiro vínculo é então criado para a elevação alvo, ou se não, definido para a altura da bancada. Os vínculos da bancada são adicionados. O ponto de articulação é redefinido para a aresta externa da bancada e um vínculo de talude é então encontrado.

Operação do modo de layout

No modo do layout, esta submontagem desenha a inclinação do corte com uma bancada.

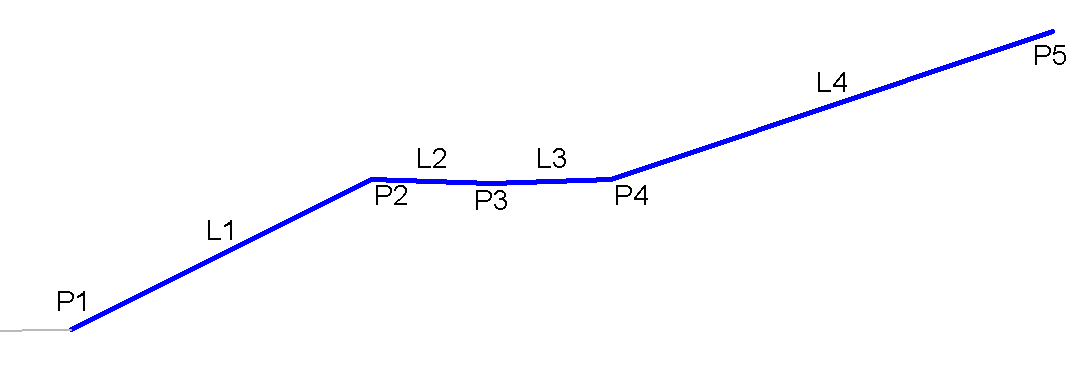

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1 - P5	Topo
P5	Talude	Ponto de talude e ponto de talude para condição de corte ou preenchimento. Isso somente se aplica para o ponto real de talude.
L1 – L4	Topo
