PermeablePavement

Anexação

O ponto de anexação é a aresta interna do pavimento permeável. Este componente pode ser anexado à esquerda ou à direita.

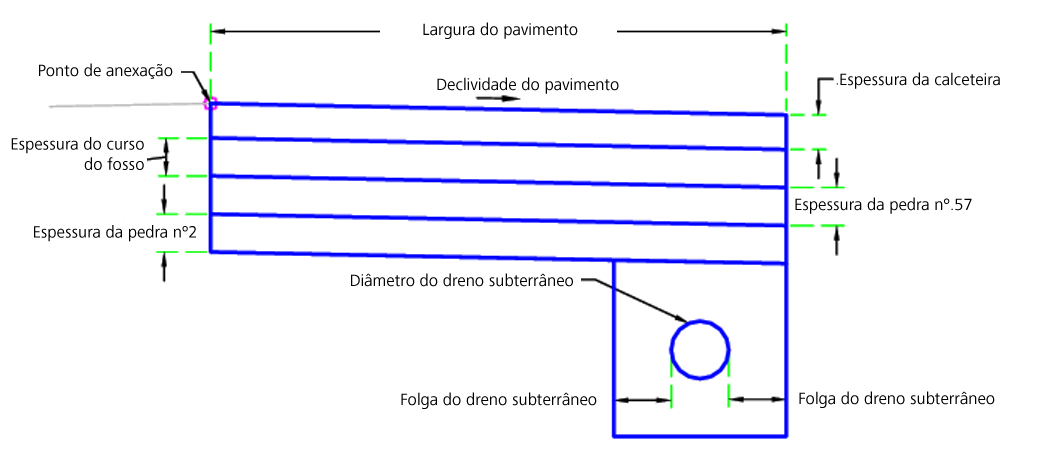

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Espessura da calceteira	Espessura da calceteira	Numérico, positivo	0,26 pés 0,08m
Espessura do curso do fosso	Espessura do curso do fosso	Numérico, positivo	0,17 pés 0,05 m
Pedra nº 57 Espessura	Espessura da pedra nº 57	Numérico, positivo	0,33 pés 0,10 m
Pedra nº 2 Espessura	Espessura da pedra nº 2	Numérico, positivo	0,5 pés 0,15 m
Incluir dreno subterrâneo	Deve incluir o dreno subterrâneo	Sim/Não	Sim
Diâmetro do dreno subterrâneo	Diâmetro de diâmetro	Numérico, positivo	0,5 pés 0,15 m
Folga do dreno subterrâneo	Distância de pedra em torno do dreno subterrâneo	Numérico, positivo	0,5 pés 0,15 m
Largura do pavimento	Largura do pavimento	Numérico, positivo	24 pés 7,3 m
Incluir revestimento impermeável	Inclui um revestimento impermeável sob a seção do pavimento	Sim/Não	Não
Declividade do pavimento	Declividade do pavimento	Numérico	-2%

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Geratriz do dreno subterrâneo	Pode ser utilizado para substituir a elevação do dreno subterrâneo da geratriz. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Elevação do pavimento	Pode ser utilizado para substituir a inclinação do pavimento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Largura do pavimento permeável	Pode ser utilizada para substituir a largura do pavimento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Alvo do dreno subterrâneo	Pode ser utilizado para substituir o valor do deslocamento da tubulação e vincular a tubulação com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A inclinação do pavimento permeável é determinada pelos parâmetros de entrada, ou caso definidos, os alvos de deslocamento. A forma do pavimento permeável é criada com base nos parâmetros de entrada. Se definido para usar um dreno subterrâneo, é criada uma tubulação de dreno subterrâneo e material circundante. A localização do dreno subterrâneo é a aresta do pavimento, a menos que os alvos alterem a localização e a elevação. Se definido para incluir um revestimento impermeável, códigos de vínculo serão atribuídos aos lados inferior e externo dos vínculos construídos.

Operação do modo de layout

No modo de layout, esta submontagem desenha o pavimento permeável de acordo com os parâmetros de entrada.

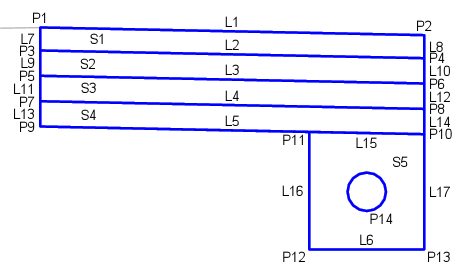

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P2, P3, P4	Calceteira	Aresta da calceteira
P5, P6	Fosso	Aresta do fosso
P7, P8	Stone57	Aresta do fosso da pedra 57
P8,P9	Stone2	Aresta do fosso da pedra 2
P12, P13	UnderdrainBedding	Aresta do fosso do dreno subterrâneo
P14	Tubulação, geratriz	Geratriz de tubulação
L1	Parte superior, calceteira	Parte superior da calceteira
L2	Calceteira	Parte inferior da calceteira
L3	Fosso	Parte inferior do fosso
L4	Stone57	Parte inferior da pedra 57
L5	Stone2, referência	Parte inferior da pedra 2
L6	UnderdrainBedding, referência	Fosso do dreno subterrâneo
L6-14, L16-17	Impermeable_Liner	Código do vínculo de revestimento impermeável (opcional)
S1	Calceteira
S2	Fosso
S3	Stone57
S4	Stone2
S5	UnderdrainBedding	Fosso do dreno subterrâneo
