Sapata

A submontagem Sapata insere vínculos para criar uma sapata. A sapata pode ser criada da ponta interna ou da parte superior interna da sapata. A sapata fica visível em uma superfície.

Anexação

O ponto de anexação fica na ponta interna ou na parte superior interna da sapata. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Ponto de anexação	O ponto de anexação com base na qual a sapata será criada.	Ponta interna/parte superior interna	Ponta interna
Altura da sapata	Altura da sapata medida do ponto de anexação.	Numérico	4 pés 1,2 m
Inclinação lateral externa	Inclinação da sapata na parte externa da sapata.	Numérico	-2 ( : 1)
Inclinação lateral interna	Inclinação da sapata na parte interna da sapata.	Numérico	3 ( : 1)
Declividade superior	Declividade da parte superior da sapata.	Numérico	2 (%)
Largura superior	Largura superior da sapata.	Numérico, positivo	5 pés 1,5 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície da sapata	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

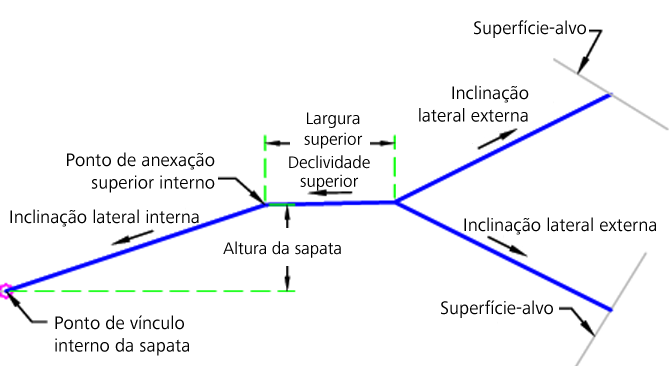

O vínculo interno inicial da sapata é criado usando a altura inserida e a inclinação lateral interna. A parte superior da sapata é criada usando a Largura superior e a Declividade superior inseridas. Um vínculo de talude é encontrado na Inclinação lateral externa.

Operação do modo de layout

No modo de layout, esta submontagem exibe a sapata no aterro com um vínculo de 5 pés (1,5 m).

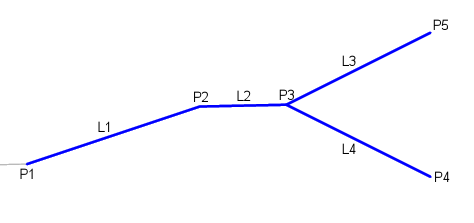

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Berm_Bottom	Ponta interna inferior da sapata
P2	Berm_Top_Inside,	Parte superior interna da sapata
P3	Berm_Top_Outside	Parte superior externa da sapata
P4	Talude, Daylight_Cut	Ponto de empilhamento da inclinação de corte
P5	Talude, Daylight_Cut ou Daylight_Fill	Ponto de empilhamento de inclinação de aterro
L1 – L4	Sapata, parte superior, referência	Parte superior e referência da sapata
L3	Daylight_Fill, talude	Vínculo do talude para seção de aterro
L3	Daylight_Cut, talude	Vínculo do talude para seção de corte
