BasicLane

Esta submontagem cria uma pista simples.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de anexação fica na borda interna da pista na declividade final.

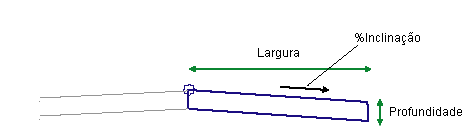

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Largura	Largura da pista	Numérico, positivo	3,6 m 12,0 pés
Profundidade	Profundidade da declividade final de sub-base	Numérico, positivo	0,2 m 0,67 pés
%Inclinação	% de inclinação da pista	Numérico	-2%

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetros alvo: nenhum.

Parâmetros de saída

Parâmetro	Descrição	Tipo
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito
Largura	Largura da pista	Numérico, positivo
Profundidade	Profundidade da declividade final de sub-base	Numérico, positivo
%Inclinação	% de inclinação da pista	Numérico

Comportamento

A submontagem cria uma declividade final e superfície de sub-base, fechada por vínculos verticais em qualquer extremidade. Uma pista é inserida para fora a partir do ponto de anexação para a largura, profundidade e inclinação determinadas.

Operação do modo de layout

No modo de layout, esta submontagem desenha a faixa utilizando os parâmetros de entrada.

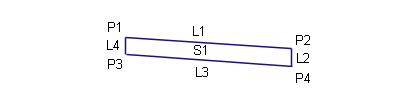

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	Crown	Coroamento de estrada em declividade final
P2	ETW	Margem da pista de rolamento na declividade final
P3	Crown_Subbase	Coroamento de estrada em sub-base
P4	ETW_Subbase	Margem da pista de rolamento em sub-base
L1	Top, Pave	Declividade final pavimentada
L3	Referência, Sub-base	Sub-base
S1	Pave1
