A submontagem StructuralSteelPlateVehicularUndercrossing insere vínculos e formas para criar uma Passagem subterrânea veicular da placa de aço estrutural com base no Plano de padrão Caltrans B15-1 e Contech Contruction Products, Inc.
É preciso verificar se as cotas usadas correspondem à sua interpretação dos requisitos do plano padrão e de Contech Construction Products.
Anexação
O ponto de anexação fica na parte inferior da submontagem da Passagem subterrânea veicular da placa de aço estrutural.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Tamanho | Cotas de tamanho de intervalo e elevação | S12'2''xR11'0'' / S12'11''xR11'3'' / S13'2"x11'11" / S13'10''xR12'3'' / S14'1''xR12'10'' / S14'6''xR13'6'' / S14'10''xR14'0'' / S15'6''xR14'4'' / S15'9''xR15'1'' / S16'4''xR15'5'' / S16'5''xR16'1'' / S16'9''xR16'3'' / S17'3''xR17'0'' / S18'4''xR16'11'' / S19'2''xR17'2'' / S19'6''xR17'7'' | S19'6''xR17'7'' |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Opcional |
Atribuições de lógica em tempo de execução
As cotas da Passagem subterrânea veicular da placa de aço estrutural estão definidas de acordo com o parâmetro de entrada selecionado pelo usuário.
Parâmetros de saída
Nenhum.
Comportamento

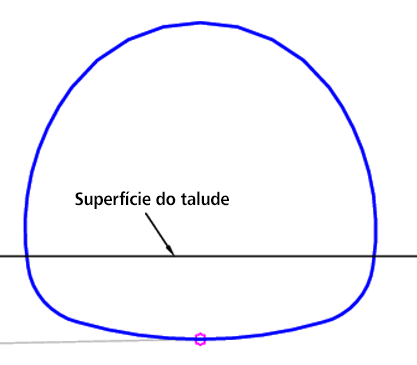

O ponto inicial é definido no ponto de anexação. Se a superfície do talude estiver abaixo da parte inferior da placa ou acima da cota de elevação, será criada a placa de aço inteira. Se a superfície do talude estiver dentro da parte interna das placas de aço, então a placa de aço será parcialmente construída. Cada ângulo da placa é dividido em dez seções que compõem 10% do ângulo da placa. As seções são então testadas até que o talude ocorra na seção e nenhum processamento adicional da seção ocorre.
Operação do modo de layout
No modo de layout, esta submontagem desenha a Passagem subterrânea veicular da placa de aço estrutural.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Inferior | |
| P4 | Topo | |
| L1-L3, L8 | Plate_Bottom | Parte inferior da placa |
| L4 - L7 | Plate_Top | Placa superior |
| S1 | Abertura | Área aberta interna das placas de aço |

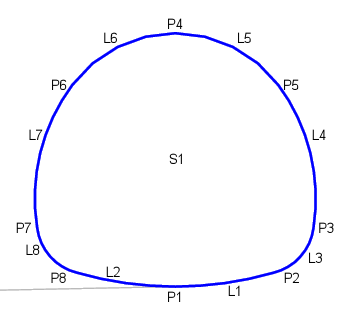

Diagrama de codificação
