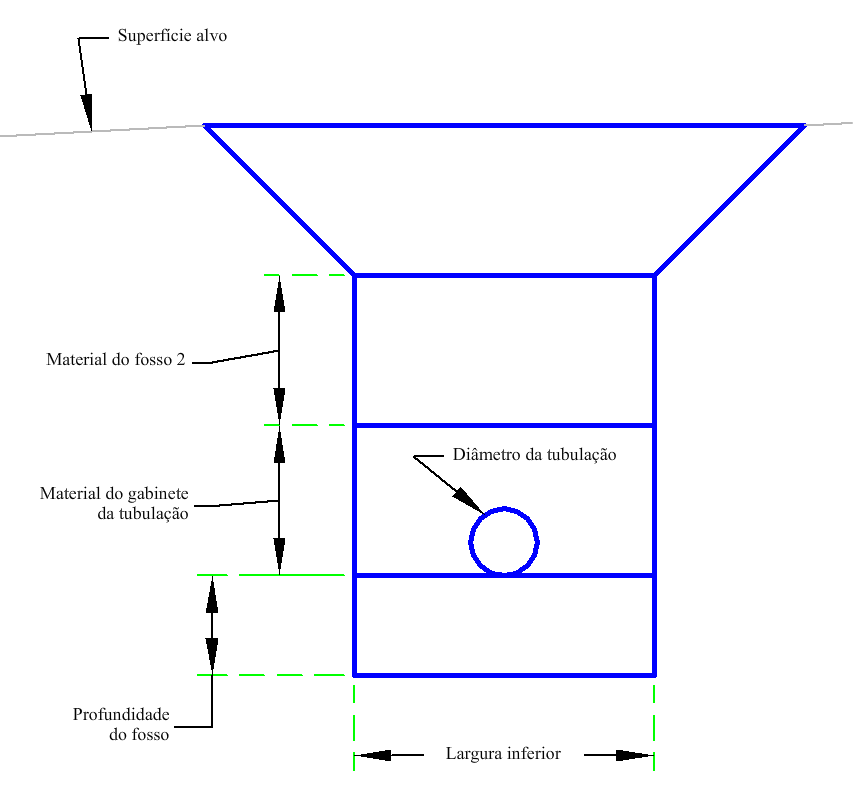

A submontagem PipeTrenchMultipleLayers2 tem uma única tubulação em uma valeta, uma camada de material do gabinete da tubulação e uma camada de material acima do gabinete da tubulação.
Esta submontagem permite o cálculo de volume da base do fosso, da zona da tubulação e o aterro granular. A tubulação é colocada em uma camada de material justo acima do fosso. O centro da tubulação é o perfil do projeto. A profundidade da camada mais superior da valeta irá variar; as outras camadas da valeta da tubulação são profundidades constantes. Todas as larguras, profundidades e diâmetros serão alteradas de valeta a valeta. A profundidade da valeta irá variar ao longo do alinhamento, já que ela é medida a partir da parte inferior da valeta para a superfície de destino.
Anexação
Por padrão, o ponto de anexação é o centro da tubulação.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Largura inferior | Especifica a largura da valeta da tubulação. | Numérico, positivo |
3 pés 1 m |
| Cobertura da tubulação | Cobertura da tubulação. | Numérico, positivo |
0.5 pés 0.15 m |
| Diâmetro da tubulação | Diâmetro da tubulação. | Numérico, positivo |
0.667 pés 0.2 m |
| Profundidade do fosso | Profundidade do fosso da tubulação sob a linha da geratriz da tubulação. | Numérico, positivo |
0.75 pés 0.2 m |
| Profundidade do material do gabinete da tubulação | Profundidade do fosso da tubulação sobre a geratriz da tubulação. | Numérico, positivo |
1.5 pés 0.45 m |
| Inclinação de superfície | X: 1 inclinação das inclinações laterais da valeta. | Numérico, positivo |
1 (: 1) |
| Profundidade do material superior | Profundidade do fosso sobre o fosso da tubulação. | Numérico, positivo |
3 pés 1 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A elevação da parte inferior da valeta é calculada como a elevação da linha de nivelamento do perfil menos a metade do diâmetro da tubulação mais a profundidade do fosso. O vínculo do fosso horizontal é colocado na profundidade simetricamente acima do deslocamento do ponto de anexação naquela elevação. A profundidade do material do gabinete da tubulação é usado para fornecer o material em torno da tubulação. O material acima do gabinete da tubulação é o Material 2 para fornecer o material acima da tubulação. Os taludes laterais se estendem para cima até a superfície existente. O vínculo do fosso horizontal é colocado na profundidade especificada acima da valeta inferior.
Operação do modo de layout
No modo do layout, esta submontagem desenha uma valeta.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | PipeBottom | Parte inferior da tubulação |
| P2 | Referência, BeddingBottomCenter | Centro inferior do fosso |
| P3 | PipeBackfillBottom_In | Parte inferior do aterro da tubulação interna |
| P4 | PipeBeddingBottom_In | Fosso inferior da tubulação interna |
| P6 | Referência, PipeBeddingBottom_Out | Fosso da tubulação externa inferior |
| P7 | PipeBackfillBottom_Out | Aterro da tubulação externa inferior |
| P11, P13 | Tubulação | |
| P12 | PipeTop | Topo da tubulação |
| P14 | PipeCenter | Centro da tubulação |
| P15 | BottomMaterial2_In | Material 2 interno inferior |
| P16 | BottomMaterial2_Out | Material 2 externo inferior |
| P17 | BottomMaterial1_In | Material 1 interno |
| P18 | BottomMaterial1_Out | Material 1 externo inferior |
| P19 | Topo, TrenchInner | Valeta interna |
| P20 | Topo, TrenchOuter | Valeta externa |
| L1 | PipeBackfillBottom | Aterro da tubulação inferior |
| L2,L4 | PipeBedding | Dobra da tubulação |
| L3 | Referência, PipeBeddingBottom | Parte inferior do fosso |
| L5 | PipeBackfillBottom | Parte inferior do aterro |
| L6 - L7 | Tubulação | |
| L8 | PipeBackfillMaterial_In | Material do aterro da tubulação interna |
| L9 | PipeBackfillMaterial_Out | Material do aterro da tubulação externa |
| L10 | BottomMaterial2 | Parte inferior do Material 2 |
| L11 | TrenchMaterial2_In | Material 2 da valeta interna |
| L12 | TrenchMaterial2_Out | Material 2 da valeta externa |
| L13 | BottomMaterial1 | Parte inferior do Material 1 |
| L14 | TrenchSlopeMaterial1_In | Material 1 da inclinação da valeta interna |
| L15 | TrenchSlopeMaterial2_Out | Material 1 da inclinação da valeta externa |
| L16 | Topo, TrenchWidth | Largura da valeta |
| S1 | PipeBedding | Dobra da tubulação |
| S2 | PipeBackfillMaterial | Material do aterro da tubulação |
| S3 | TrenchMaterial2 | Material 2 da valeta |
| S4 | TrenchMaterial1 | Material 1 da valeta |

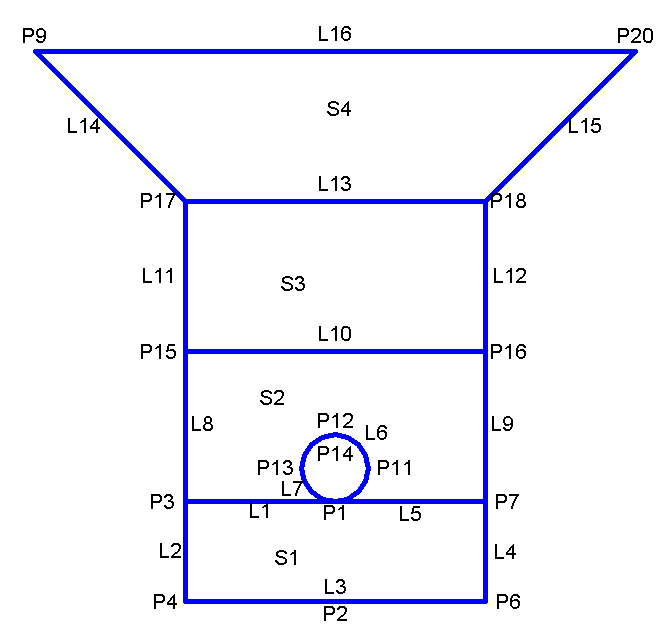

Diagrama de codificação
