A submontagem SLOCountyCurbs insere vínculos e formas para criar meios-fios, sarjetas e calçadas de acordo com o plano padrão do condado de San Luis Obispo.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

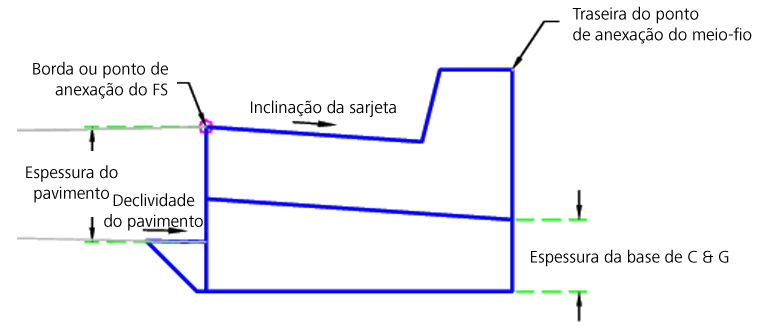

Meio-fio e sarjeta:

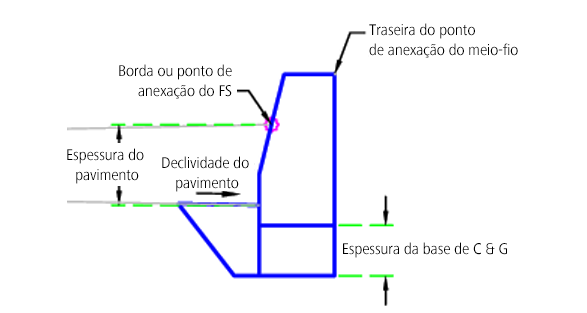

Meio-fio:

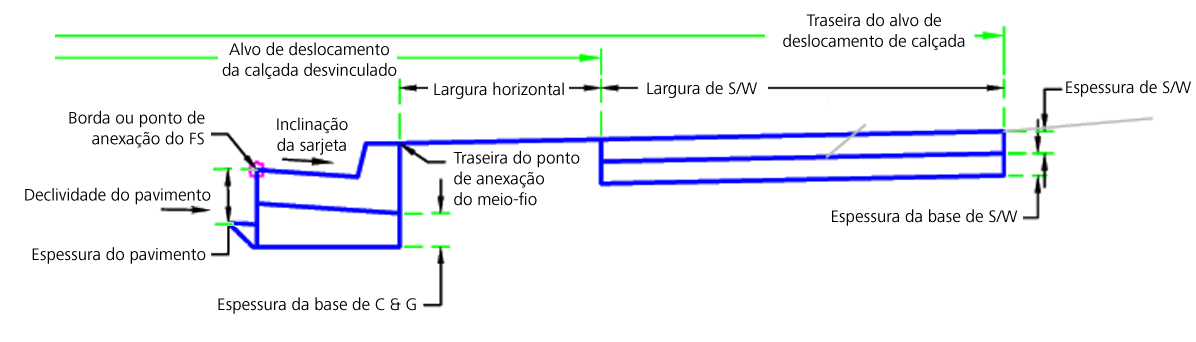

Calçada desvinculada:

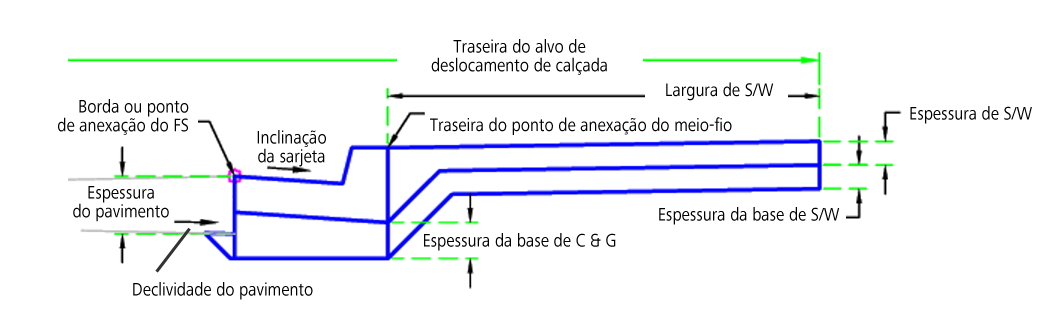

Calçada inteira:
Anexação
O ponto de anexação é a borda (ou FS) e a traseira do meio-fio. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Tipo de meio-fio | Tipo de meio-fio ou meio-fio e sarjeta | Sarjeta de 6 pol e sarjeta de 18 pol do tipo A/meio-fio de 6 pol do tipo C | Sarjeta de 6 pol e sarjeta de 18 pol do tipo A |
| Ponto de anexação | Ponto de anexação para o meio-fio ou meio-fio e sarjeta | Borda ou FS/traseira do meio-fio | Borda ou FS |
| Tipo da calçada | Que tipo de calçada deve ser usado (ou nenhum) | Desvinculada/inteira/nenhuma | Nenhum |
| Inclinação da sarjeta | Inclinação da sarjeta, varia nas rampas do meio-fio | Numérico | 6.90% |
| Espessura da base de C & G | A espessura da base abaixo do meio-fio e sarjeta | Numérico, positivo |
0,5 pés 0,15 m |
| Espessura da base de S/W | A espessura da base sob a calçada | Numérico |
0,33 pés 0,10 m |
| Espessura de S/W | A espessura da calçada | Numérico |
0,33 pés 0,10 m |
| Largura de S/W | A largura da calçada | Numérico, positivo |
6 pés 2 m |
| Largura horizontal | A largura horizontal ao usar uma calçada desvinculada | Numérico, positivo |
3 pés 1 m |
| Declividade do pavimento | A declividade do pavimento | Numérico | -2% |
| Espessura do pavimento | Espessura do pavimento de entrada | Numérico, positivo |
0,8 pés 0,25 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Deslocamento da calçada desvinculada | Pode ser utilizado para substituir a largura fixa da calçada e vincular a aresta interna da calçada a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Traseira do deslocamento da calçada | Pode ser utilizada para substituir a largura fixa da calçada e vincular a aresta externa da calçada com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
As cotas de meio-fio e sarjeta são armazenadas na submontagem. No tempo de execução, os valores são consultados e atribuídos com base no Tipo de meio-fio selecionado.
Parâmetros de saída
Nenhum.
Comportamento
O ponto inicial é definido no ponto de anexação. Os pontos, os vínculos e as formas do meio-fio e da sarjeta são criados com base no Tipo de meio-fio selecionado. A base é então inserida sob o meio-fio e a sarjeta.
Se o tipo de calçada estiver definido como Nenhum, então será criada a calçada e a base apropriadas. Se a calçada for Desvinculada e o Deslocamento de calçada desvinculada estiver definido, então a aresta interna da calçada será ajustada. Se a Traseira do deslocamento da calçada estiver definida, então as larguras de todos os tipos de calçada serão ajustadas.
Operação do modo de layout
No modo de layout, esta submontagem exibe os componente de meio-fio e sarjeta e calçada com base nos parâmetros de entrada fornecidos.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flange | Flange de sarjeta |
| P2 | FL | Linha de fluxo da sarjeta |
| P3 | Frontal | Parte frontal do meio-fio |
| P4 | Traseira, Sidewalk_In | Traseira do meio-fio, aresta interna da calçada |
| P11 | Sidewalk_Out | Aresta externa da calçada |
| P16 | Sidewalk_In | Aresta interna da calçada |
| L1-L3 | Parte mais alta, meio-fio | Parte superior do meio-fio |
| L5, L6 | Inferior | Parte inferior do meio-fio |
| L9, L11, L12, L15 | Subdeclividade, referência | |
| S1 | CurbAndGutter | Área de concreto de meio-fio e sarjeta |
| S2, S3 | Base | |
| S4 | Calçada | Área de concreto da calçada |
| S5 | Sidewalk_Base |
Diagrama de codificação

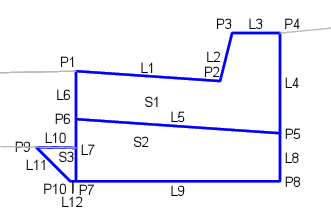

Meio-fio e sarjeta:

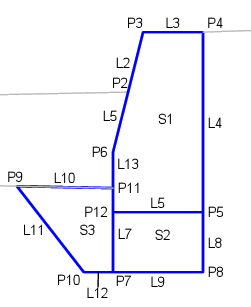

Meio-fio:

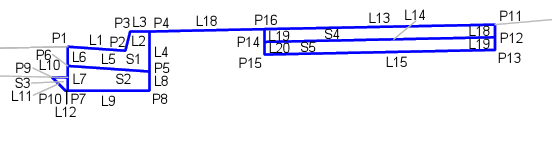

Calçada desvinculada:

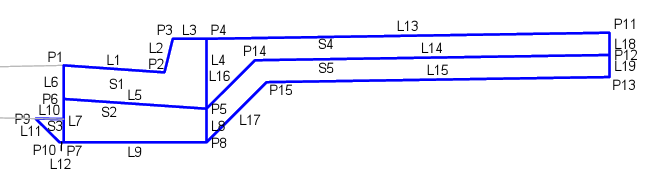

Calçada inteira:
