A submontagem APWACurbs insere vínculos para um meio-fio e sarjeta de concreto de forma padrão com sub-base. As dimensões de meio-fio e sarjeta são baseadas em APWA Standard Plans for Public Works Construction, edição de 2012.
É preciso verificar se as dimensões usadas correspondem à sua interpretação do plano padrão.

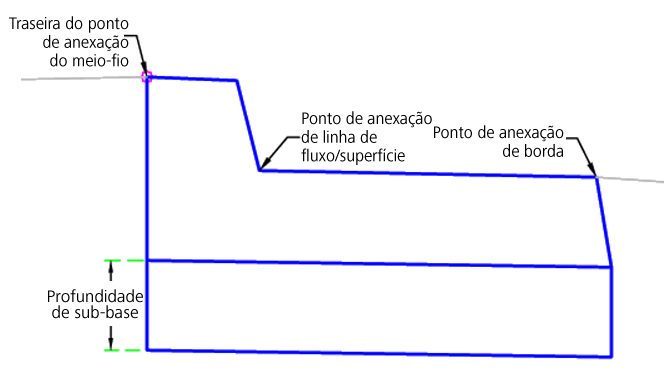

Meios-fios APWA A1-6 e A1-8

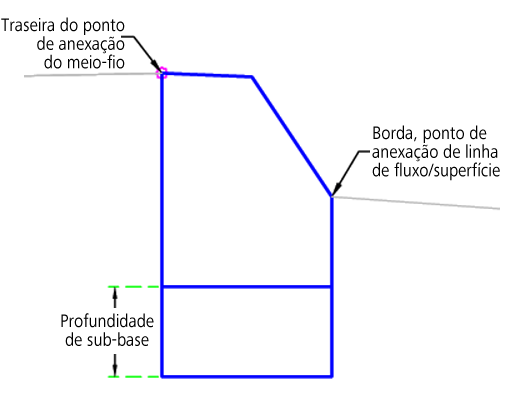

Meios-fios APWA A3-6 e A3-8

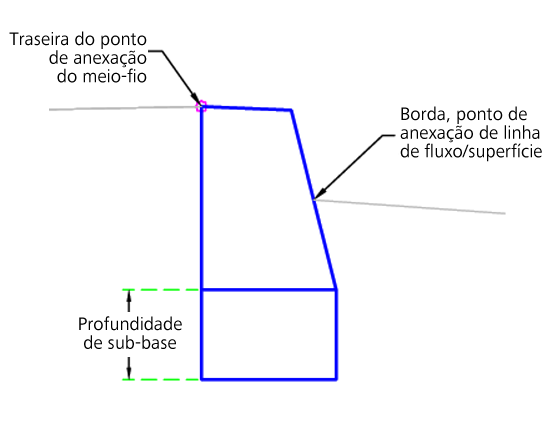

Meios-fios APWA B1-6

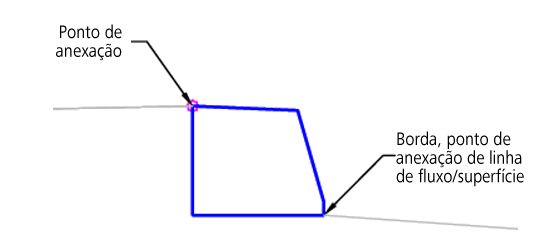

Meios-fios APWA B2-6
Meios-fios APWA B3-6

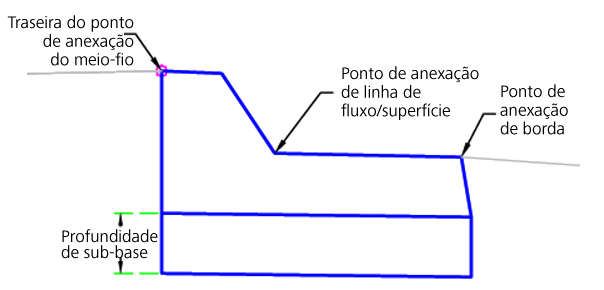

Meios-fios APWA C1-6 e C1-8
Meios-fios APWA C2-6
Meios-fios APWA D1-6 e D1-8
Meios-fios APWA A2-6 e A2-8

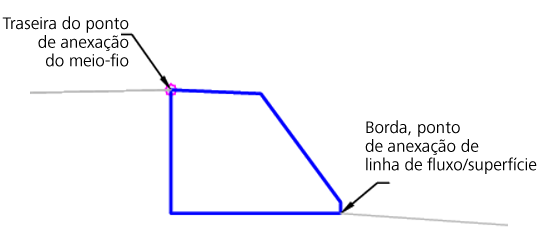

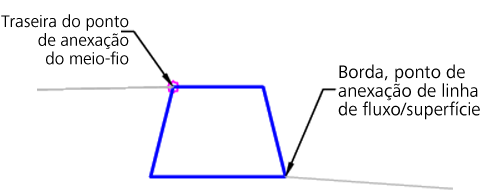

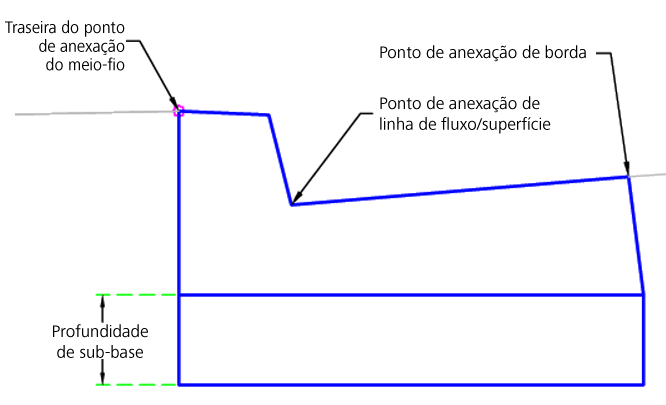

Anexação
O ponto de anexação fica no ponto do flange da sarjeta, na traseira do meio-fio ou na face do meio-fio.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito |
Direita |
| Tipo de meio-fio | Especifica o meio-fio a ser usado. | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / D1-6 / D1-8 / C1-6 / C1-8 / B1-6 / B2-6 / B3-6 / D2-6 / C2-6 | A1-6 |
| Ponto de anexação | Especifica o local do ponto de anexação do meio-fio. | Borda/traseira do meio-fio/superfície de linha de fluxo |
10.0 pés 3.0 m |
| Profundidade de sub-base | Profundidade até a sub-base no ponto do flange. Utilize zero se não houver sub-base. | Numérico, positivo |
0.5 pés 0.150 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Os vínculos do meio-fio e sarjeta são inseridos com base nos valores armazenados na submontagem. Todas as dimensões são valores positivos diferentes de zero. Se uma profundidade de sub-base diferente de zero for fornecida, a camada da sub-base não será inserida. A camada da sub-base se fecha na parte inferior da traseira do meio-fio.
A submontagem cria a forma do meio-fio, do meio-fio e sarjeta ou do meio-fio de superfície selecionados, com o ponto de anexação na (a) aresta interna da sarjeta (ou margem) ou na (b)traseira do meio-fio ou no (c)fluxo de linha (ou na superfície) do meio-fio ou sarjeta.
Operação do modo de layout
No modo do layout, esta submontagem exibe o componente de meio-fio-e-sarjeta baseando-se nos parâmetros de entrada fornecidos.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | BackCurb | Traseira do meio-fio |
| P2 | TopCurb | Topo do meio-fio |
| P3 | Flowline_Gutter | Ponto da linha de fluxo da sarjeta ou superfície terminada |
| P4 | Flange | Ponto do flange da sarjeta |
| L1-L3 | Parte mais alta, meio-fio | Declividade final no meio-fio e sarjeta |
| L4 - L6 | Meio-fio | |
| L7 | CurbBottom, referência | |
| L10 | Sub-base, referência | |
| S1 | Meio-fio | Área de concreto de meio-fio e sarjeta |
| S2 | Sub-base |

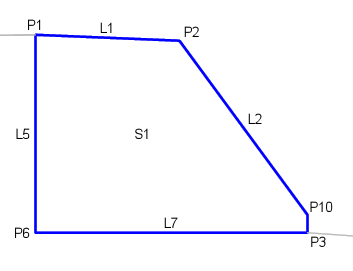

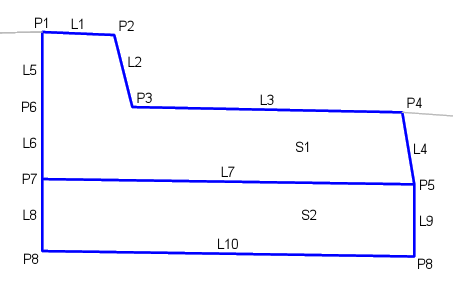

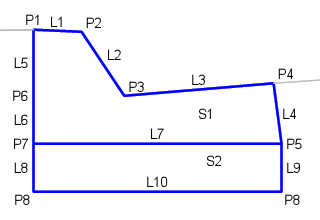

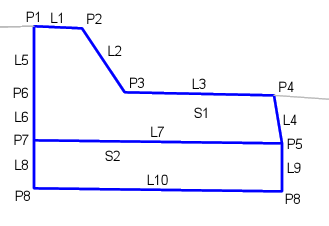

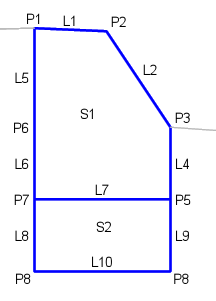

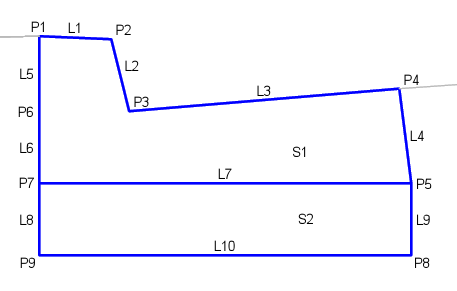

Diagrama de codificação
Meios-fios APWA A1-6 e A1-8
Meios-fios APWA A3-6 e A3-8
Meios-fios APWA B1-6
Meios-fios APWA B2-6
Meio-fio APWA B3-6
Meios-fios APWA C1-6 e C1-8
Meio-fio APWA C2-6
Meios-fios APWA D1-6 e D1-8
Meios-fios APWA A2-6 e A2-8
