SidewalkSlopesAndBase

Anexação

O ponto de ligação é a borda interna da avenida interna. A submontagem SidewalkSlopesAndBase é normalmente anexada a traseira do meio-fio ou a margem do pavimento.

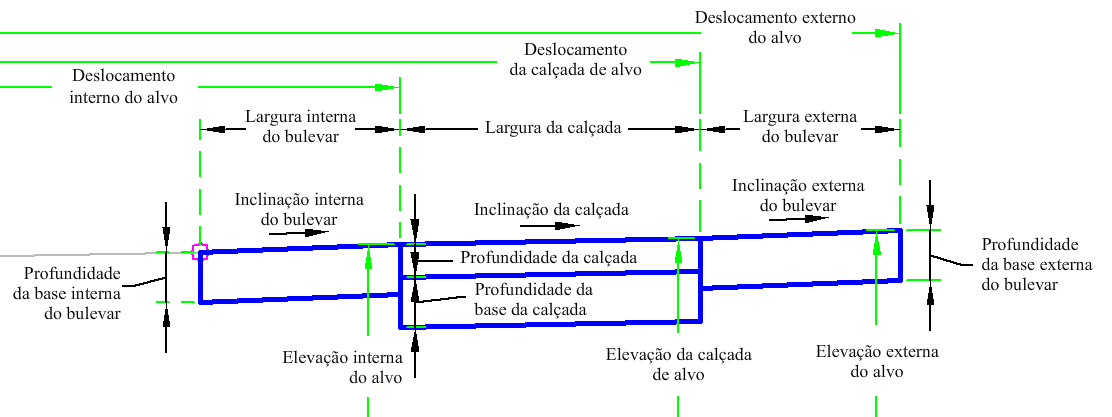

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Largura interna da avenida	Largura da grama interna no bulevar.	Numérico, positivo	4 pés 1,2 m
Inclinação do bulevar externo	Largura da grama do bulevar externo	Numérico, positivo	0,5 pés 0,15 m
Profundidade base da calçada	Profundidade até a sub-base abaixo da calçada. Utilize zero se não houver sub-base.	Numérico, positivo	0,5 pés 0,15 m
Profundidade da base do bulevar interno	Profundidade da base da grama interna do bulevar.	Numérico, positivo	0,5 pés 0,15 m
Profundidade da calçada	Profundidade da calçada.	Numérico, positivo	0,333 pés 0,10 m
Inclinação do bulevar externo	% de inclinação do bulevar externo.	Numérico	4 (%)
Inclinação da calçada	% de inclinação da calçada.	Numérico	2 ( % )
Inclinação do bulevar interno	% de inclinação do bulevar interno.	Numérico	4 (%)
Largura exterior da avenida	Largura do bulevar externo.	Numérico, positivo	2 pés 0,6 m
largura de calçada	Largura da calçada.	Numérico, positivo	5 pés 1,5 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Largura interna da avenida	Podem ser utilizados para substituir a largura interior fixa da avenida e vincular a borda interna da calçada a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação do bulevar externo	Pode ser utilizada para substituir a inclinação do bulevar externo e vincular a margem externa do bulevar externo com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Largura exterior da avenida	Podem ser utilizados para substituir a largura fixa externa da avenida com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação da calçada	Pode ser utilizada para substituir a inclinação da calçada e vincular a margem externa da calçada com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
largura de calçada	Pode ser utilizada para substituir a largura fixa da calçada e vincular a borda externa da calçada com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação do bulevar interno	Pode ser utilizada para substituir a inclinação do bulevar interno e vincular a margem externa do bulevar interno com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos faixa de grama, calçada, dentro e grama externa da avenida são inseridos para fora do ponto de anexação na elevação fornecida. As faixas de grama podem ser omitidas ao especificar uma largura zero.

Opcionalmente, diversas larguras de elemento podem ser obtidas ao anexá-las a alinhamentos de bordo. Além disso, as inclinações transversais podem ser derivadas ao vincular em perfis de deslocamento.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem os bulevares, calçadas e a base.

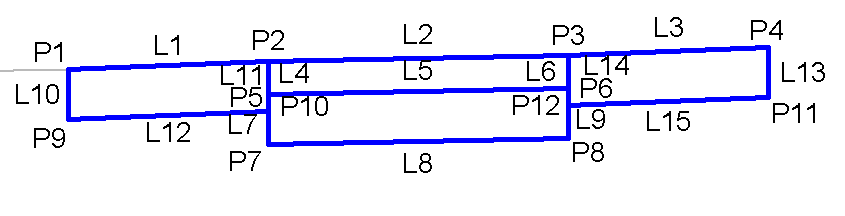

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo
P2	Sidewalk_In, Topo	Calçada interna
P3	Sidewalk_Out, Topo	Calçada externa
P4	OutsidePointCode, Topo	Código do ponto externo
P5	Sidewalk_Datum, BottomConcrete	Referência da calçada, parte inferior do concreto
P6	Calçada, BottomConcrete	Parte inferior do concreto
P7, P8	Sidewalk_Base	Base da calçada
P9, P10	InsideBaseDepth	Profundidade base interna
P11, P12	OutsideBaseDepth	Profundidade base externa
L1	Topo
L2	Topo, Calçada
L3	Topo
L5, L6	Calçada, Referência
L7	Calçada
L8, L10, L13, L14	Base, Referência
L9	Sidewalk_Base	Base da calçada
L11	InsideBaseDepth	Profundidade base interna
L12	InsideBase, Referência	Base interna
L15	OutsideBaseWidth	Largura base externa
S1	Calçada
S2, S3	BasePlanter	Plantio base
S4	Base
