CrossGutter

Anexação

O ponto de anexação fica na linha de fluxo da sarjeta transversal. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão

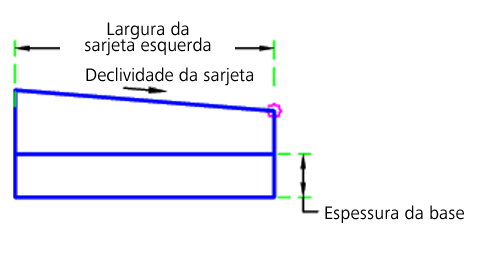

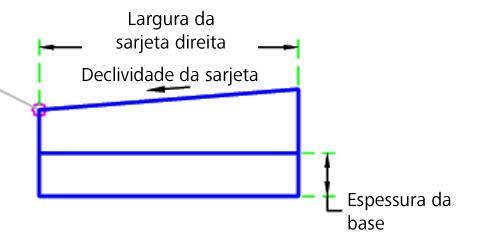

Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita

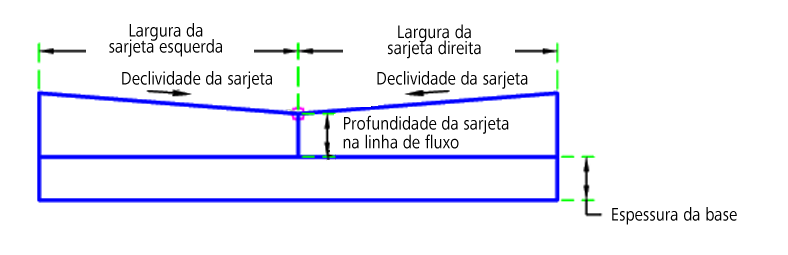

Composição da sarjeta	Determina se a esquerda, a direita ou ambas são criadas	Ambos/esquerda/direita	Ambos
Espessura da base	Espessura da base sob a sarjeta	Numérico, positivo	0,5 pés 0,15 m
Profundidade da sarjeta na linha de fluxo	Profundidade da sarjeta na linha de fluxo	Numérico, positivo	0,5 pés 0,15 m
Declividade da sarjeta	Declividade da sarjeta	Numérico	8 (%)
Largura da sarjeta esquerda	Largura da sarjeta esquerda	Numérico, positivo	3 pés 0,9 m
Largura da sarjeta direita	Largura da sarjeta direita	Numérico	3 pés 0,9 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Elevação de aresta direita	Pode ser usada para substituir a elevação da aresta direita da sarjeta transversal. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Elevação de aresta esquerda	Pode ser utilizada para substituir a esquerda. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento da aresta esquerda	Pode ser usado para substituir a elevação da aresta esquerda da sarjeta transversal. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento da aresta direita	Pode ser usado para substituir a largura direita da sarjeta transversal. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos da sarjeta são inseridos com base nos parâmetros de entrada. Os alvos podem substituir a aresta externa da sarjeta transversal nos lados direito e esquerdo. Se a espessura da base for superior a 0, será criada a base sob a sarjeta transversal.

Operação do modo de layout

No modo do layout, esta submontagem exibe os componentes de meio-fio e sarjeta com base nos parâmetros de entrada fornecidos.

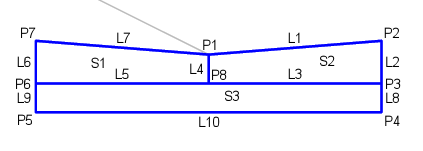

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	FL	Linha de fluxo
P2, P7	GutterEdge	Aresta da sarjeta
P3, P6	Edge_Datum	Parte inferior da aresta da sarjeta transversal
P4, P5	Base_Datum	Parte inferior da base
P8	FL_Datum	Referência da linha de fluxo
L1, L7	Parte superior, sarjeta	Parte superior da sarjeta transversal
L3, L5	Sarjeta, referência	Parte inferior da sapata
L10	Base, Referência	Parte inferior da base
S1, S2	Sarjeta	Concreto da sarjeta
S3	Base	Base
