A submontagem BasicBenchTargetElevations insere vínculos para criar inclinações coletoras de corte ou aterro com bancadas repetidas como necessário.
Você pode definir uma largura e profundidade do pântano nas bancadas, assim como alvo e elevação no ponto da bancada. Esta submontagem utiliza a funcionalidade de ciclo para repetir um determinado número de vezes até que uma elevação alvo seja encontrada em um perfil ou em uma linha de recurso, e depois termina com um vínculo de talude.
Especifique uma altura máxima do talude e se a distância vertical entre o ponto de inserção e a superfície-alvo é maior do que a altura máxima do talude especificada, então a bancada ocorre usando a altura, inclinação, nivelamento e largura especificada da bancada; esta operação se repete até que o alvo da elevação seja encontrado.
Se a elevação alvo não for encontrada após a operação ter sido repetida por um determinado número de vezes, a submontagem terminará usando um vínculo de talude até atingir a superfície-alvo. Se a distância vertical entre o ponto de inserção e a superfície-alvo for menor do que a altura máxima do talude, então não haverá nenhuma bancada e um vínculo de talude será colocado.
Se a superfície-alvo não for encontrada após a operação ter sido repetida por um determinado número de vezes, a submontagem terminará usando um vínculo de talude até que alcance a superfície-alvo.
Anexação
O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

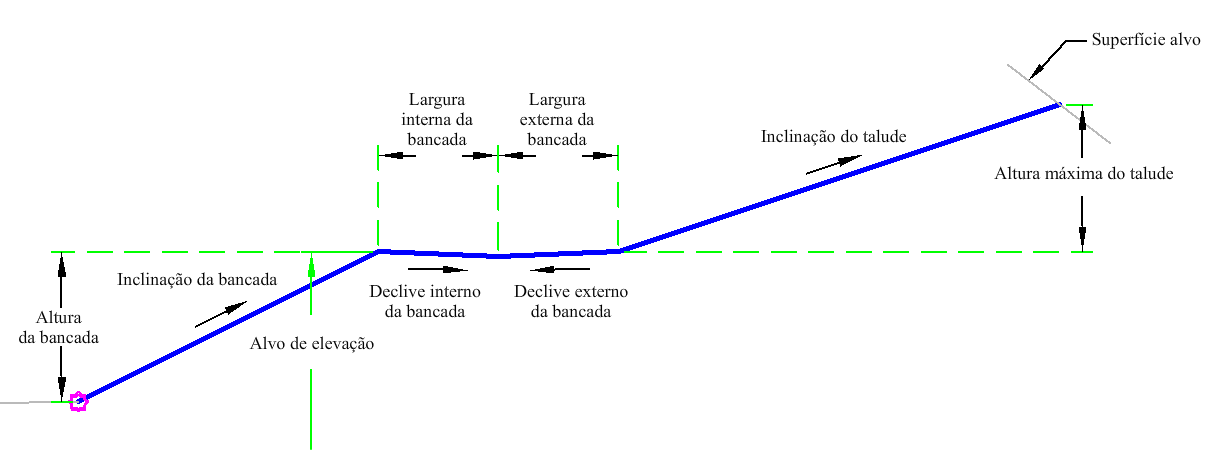

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Altura máxima do talude |
A altura máxima permitida para o vínculo de corte e aterro do talude sem bancada. |
Numérico |
15.0 pés 4.5 m |
|
Altura da bancada |
A altura máxima permitida para uma bancada antes de uma nova bancada. |
Numérico |
10.0 pés 3.0 m |
|
Inclinação da bancada |
A inclinação entre bancadas. |
Numérico, positivo |
1 (: 1) |
|
Declive do início da bancada |
A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento |
Numérico |
4 (%) |
|
Largura do início da bancada |
Largura da bancada para a linha de fluxo da bancada. |
Numérico, positivo |
4 pés 1.2 m |
|
Declive da extremidade da bancada |
A +/- % inclinação do banco. As inclinações positivas estão para cima na direção do aumento do deslocamento |
Numérico |
4 (%) |
|
Largura da extremidade da bancada |
Largura da bancada da linha de fluxo da bancada. |
Numérico |
4 pés 1.2 m |
|
Inclinação do talude |
A inclinação do talude. |
Numérico, positivo |
2 (: 1) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Superfície do talude |
Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
|
Classe da elevação |
Nome do alvo da elevação. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície-alvo para determinar se a seção está na condição de corte ou preenchimento. Uma interceptação é calculada para a superfície-alvo usando a inclinação de talude determinada. Se a altura para a interceptação exceder a Altura máxima do talude o alvo da elevação, o vínculo com a Altura da bancada será inserido e bancada será adicionada. O ponto de articulação é redefinido para a aresta externa do banco e o processo é repetido até que um vínculo de talude seja encontrado e que não exceda a altura máxima do talude.
Esta submontagem contém uma definição de contorno composta de L2, L3 e L4 que é repetida até atingir a superfície-alvo ou até que ela ser repetida um máximo de dez vezes.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 - P5 | Topo | |
| P5 | Talude | Ponto de talude e ponto de talude para condição de corte ou preenchimento. Isso somente se aplica para o ponto real de talude. |
| L1 – L4 | Topo |

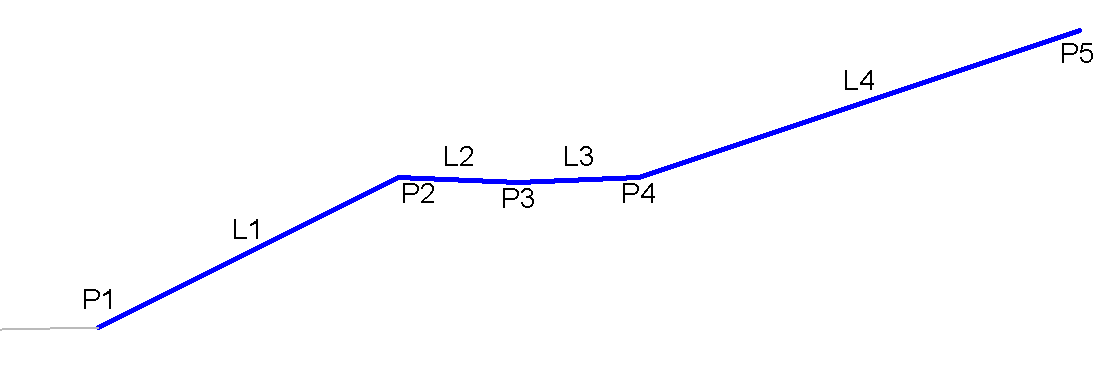

Diagrama de codificação
