Essa submontagem cria, na montagem, uma forma simples de defensa.
Anexação

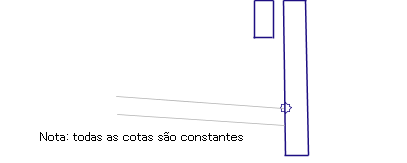

O ponto de anexação fica na borda interna do pilar, no nível de declividade final.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Parâmetros alvo: nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A submontagem cria duas formas retangulares para o pilar e o gradil. As cotas são fixas e não podem ser alteradas pelo usuário. O pilar é estendido para baixo, a partir do ponto de anexação, a uma distância fixa abaixo da declividade final.
Operação do modo de layout
No modo de layout, esta submontagem desenha o pilar e trilho com as cotas fixas.
Ponto, vínculo e códigos da forma
O código “Defensa” é atribuído a todos os pontos. Nenhum vínculo ou código de forma são atribuídos.
