ChannelDrain

A submontagem ChannelDrain insere pontos e vínculos para criar um dreno de canal para coletar água ao longo de uma pista de rolagem.

Anexação

O ponto de anexação é a aresta interna do dreno do canal. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superelevação	Pode ser utilizado para substituir a geratriz da tubulação. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

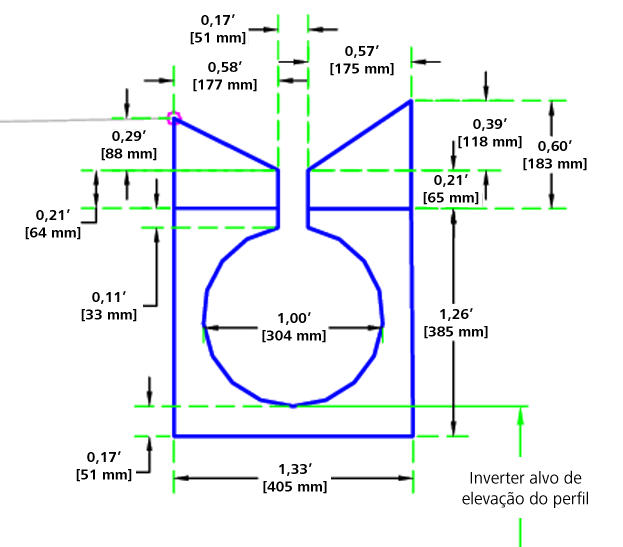

Comportamento

O ponto inicial é definido no ponto de anexação. Os pontos e vínculos são criados com base nos valores armazenados na submontagem.

Operação do modo de layout

No modo do layout, esta submontagem desenha a submontagem.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1-P4, P9, P10	Concreto	Cantos de concreto da entrada
P5, P8	ConcBottom	Canto inferior de concreto
P6, P7	Fluido	Fluido
P11-P13	Tubulação	Pontos de tubulação
L1, L2	Concreto, parte superior	Parte superior de concreto
L3, L7, L10, L11	Concreto	Concreto da entrada
L5	Fluido	Fluido da tubulação
L12-L14	Tubulação	Vínculos da tubulação
S1, S2	Concreto	Concreto da entrada
S3	Fluido	Fluido em torno da tubulação
