BridgeBoxGirder2

Anexação

O ponto de anexação na linha de divisão entre as pistas esquerda e direita, no declividade final do deck da ponte. A seção da ponte é construída no lado esquerdo e no lado direito.

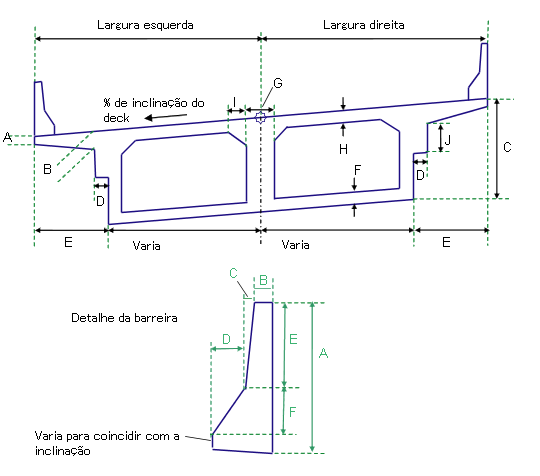

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Largura da pista esquerda	Largura da pista esquerda do deck da ponte	Numérico, positivo	5,34 m 17,8 pés
Largura da pista direita	Largura da pista direita do deck da ponte	Numérico, positivo	5,34 m 17,8 pés
Inclinação do deck - Usar superelevação	Especifica como utilizar a inclinação da superelevação para a inclinação do deck da ponte.	Lista de opções: nenhuma, inclinação da pista externa esquerda, inclinação da pista interna esquerda	Inclinação da pista externa esquerda
Inclinação do deck padrão	Especifica a inclinação padrão para um deck da ponte	Numérico, positivo	2.0%
Incluir barreiras Omitir barreiras	Inclui ou omite barreiras para cada lado do deck da ponte.	Incluir/Omitir	Incluir
Cota A	Espessura do deck na margem	Numérico, positivo	0,200 m 0,667 pés
Cota B	Espessura do deck no flange	Numérico, positivo	0,300 m 1,0 pés
Cota C	Profundidade total da declividade final à parte inferior do sofito	Numérico, positivo	1,8 m 6,0 pés
Cota D	Largura da etapa	Numérico, positivo	0,150 m 0,5 pés
Cota E	Total da largura do flange	Numérico, positivo	1,425 m 4,75 pés
Cota F	Espessura da viga inferior	Numérico, positivo	0,170 m 0,5625 pés
Cota G	Espessura da viga central	Numérico, positivo	0,250 m 0,833 pés
Cota H	Espessura da viga superior	Numérico, positivo	0,210 m 0,7 pés
Cota I	Largura do canto superior da viga interna	Numérico, positivo	0,300 m 1,0 pés
Cota J	Altura do degrau	Numérico, positivo	0,600 m 2,0 pés
Barreira A (milímetros ou polegadas)	Altura da barreira no centro do canteiro central	Numérico, positivo	810 mm 32 pol
Barreira B (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	131 mm 4,5 pol
Barreira C (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	59 mm 2 pol
Barreira D (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	125 mm 5 pol
Barreira E (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	557 mm 22 pol
Barreira F (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	178 mm 7 pol

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Largura à esquerda	Podem ser utilizados para substituir a largura esquerda fixa e vincular a margem esquerda do deck a um deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Largura à direita	Podem ser utilizados para substituir a largura direita fixa e vincular a margem direita do deck a um alinhamento do deslocamento em cada estaca ao longo do corredor. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.	Estática (Descrição)

Parâmetro

Descrição

Tipo

Eixo de rotação da superelevação

Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro.

Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.

Estática (Descrição)

Comportamento

A submontagem constrói os vínculos para o deck da ponte e para a subestrutura com base nos valores dos parâmetro de entrada fornecidos. Se as opções LI ou LO são utilizadas para o deck da ponte, a inclinação de superelevação para o lado esquerdo é mantida constante em toda a largura da ponte.

Se Incluir barreiras é verdadeira, seções de barreira de Nova Jersey de um lado são adicionadas nas margens esquerda e direita do deck. As inclinações das partes inferiores da barreira se ajustam para coincidir com as inclinações do deck.

Operação do modo de layout

No modo de layout, esta submontagem desenha a estrutura da ponte e as barreiras como especificado pelos valores do parâmetro de entrada.

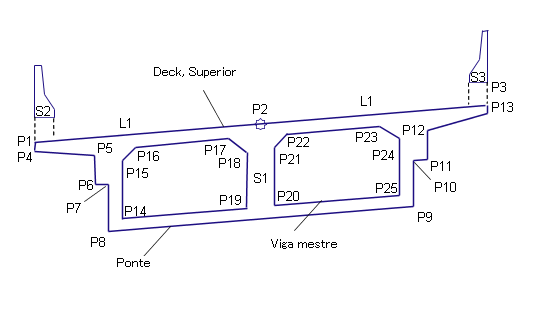

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P3	EBD	Aresta de deck da ponte
P2	Crown_Deck	Ponto de coroamento sobre deck de ponte
L1	Deck, Superior
	Ponte	Todos os vínculos de subestrutura da ponte exterior
	Viga	Todos os vínculos de subestrutura da ponte interior
Todos os vínculos de barreira	Barreira
S1	Ponte
S2, S3	Barreira
