A submontagem ShoulderIntersectRight cria um acostamento estendido até um ponto de talude com base na inclinação do acostamento e o nivelamento do subnivelamento. Ela somente opera para a direita.
Anexação
O ponto de anexação está na margem direita do acostamento pavimentado, que normalmente está na margem externa da pista de rolamento no lado direito da linha base.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Código do ponto interno superior | Uma lista de códigos a ser atribuídos ao ponto interno superior. | Sequência de caracteres separada por vírgulas | P1 |
| Código do ponto interno inferior | Uma lista de códigos a ser atribuídos ao ponto interno inferior. | Sequência de caracteres separada por vírgulas | P2 |
| Código do ponto externo | Uma lista de códigos a ser atribuídos ao ponto externo. | Sequência de caracteres separada por vírgulas | P3 |
| Código de vínculo superior | Uma lista de códigos a ser atribuídos ao vínculo superior. | Sequência de caracteres separada por vírgulas | L2 |
| Código de vínculo inferior | Uma lista de códigos a ser atribuídos ao vínculo inferior. | Sequência de caracteres separada por vírgulas | L3 |
| Código do vínculo de profundidade | Uma lista de códigos a ser atribuídos ao vínculo de profundidade. | Sequência de caracteres separada por vírgulas | L1 |
| Profundidade | Profundidade do acostamento abaixo o ponto de anexação. | Numérico, positivo |
1,5 pés 0,45 m |
| Nivelamento do subnivelamento | % de inclinação do subnivelamento. | Numérico | -4 ( % ) |
| Inclinação do acostamento | Inclinação do acostamento. | Numérico, positivo | 4 ( : 1) |
| Código do material | Uma lista de códigos a ser atribuídos à forma do material. | Sequência de caracteres separada por vírgulas | Sub-base |
| Superelevação | Especifica o uso da inclinação da superelevação. | Lista de seleção | RightOutsideShoulder |
Parâmetros-alvo
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento

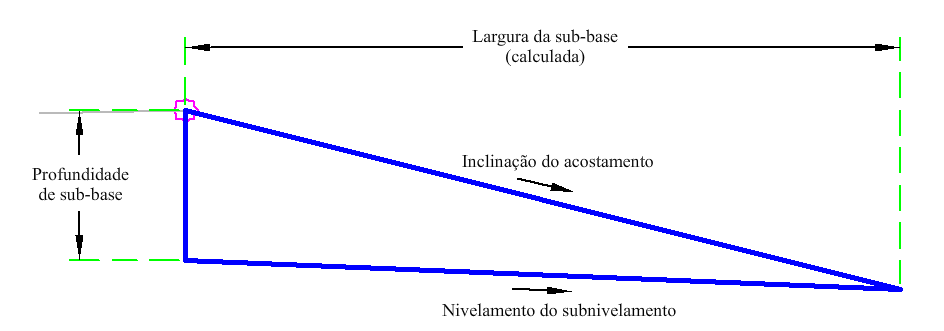

O acostamento é inserido para a determinada profundidade do acostamento, inclinação do acostamento e subnivelamento do acostamento. A largura é calculada onde a inclinação do acostamento e o subnivelamento do acostamento efetuam a intersecção. Então os pontos, vínculos e formas são calculados.
Operação do modo de layout
No modo de layout, a submontagem exibe os vínculos que compreendem o acostamento.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Ponto de articulação, TopInsidePCode, Topo | Código do ponto interno superior |
| P2 | BottomInsidePCode | Código do ponto interno inferior |
| P3 | Daylight_Sub, OutsidePCode, Topo | Subnivelamento do talude, Código do ponto externo |
| L1 | DepthLinkCode | Código do vínculo de profundidade |
| L2 | Topo, TopLinkCode | Código de vínculo superior |
| L3 | Referência, BottomLinkCode | Código de vínculo inferior |
| S1 | MaterialCode | Código do material |

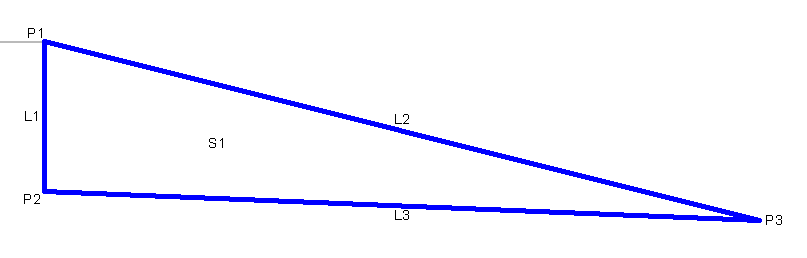

Diagrama de codificação
