A submontagem SoundWall insere vínculos e formas para criar uma parede de som baseada no Plano padrão Caltrans B15-1.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

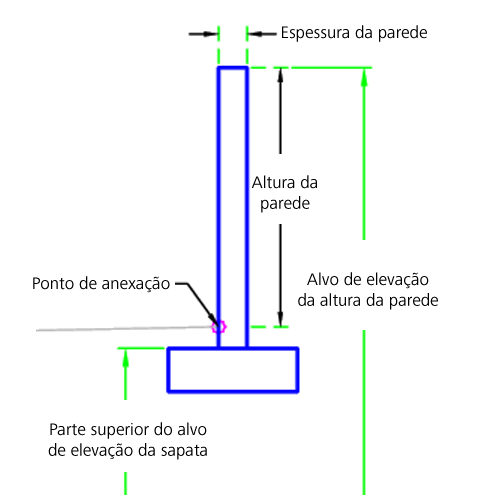

Sapata distribuída:

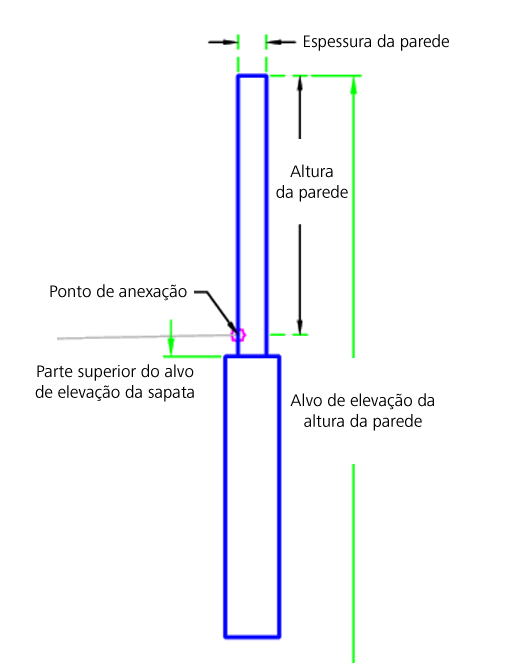

Sapata de vala:
O ponto de anexação fica na aresta interna da parede de som. Este componente pode ser anexado à esquerda ou à direita.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Forma de sapata | Forma de sapata a ser usada | Sapata distribuída/sapata da vala | Sapata de vala |
| Caso da sapata | Caso da sapata | Caso 1/caso 2 | Caso 2 |
| Altura da parede | Altura da parede acima do ponto de anexação | Numérico, positivo |
6 pés 2 m |
| Espessura da parede | Espessura da parede | Numérico |
0,66 pés 0,20 m |
| Resistência do solo | Resistência do solo | Solo 25 /solo 30/solo 35 | Solo 30 |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Altura da parede | Pode ser usado para substituir a altura da parede e vincular a elevação da parte superior da parede à elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Parte superior da sapata | Pode ser utilizada para substituir a parte superior da sapata e vincular a elevação da parte superior da sapata com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
As cotas da sapata da parede de som são encontradas na submontagem com base nos parâmetros de entrada.
Nenhum.
O ponto inicial é definido no ponto de anexação. As cotas das sapatas são determinadas pelos parâmetros de entrada. Os pontos, vínculos e formas da parede são criados e depois a sapata é criada.
No modo de layout, esta submontagem desenha a parede de confinamento de concreto reforçado com base nos parâmetros de entrada.

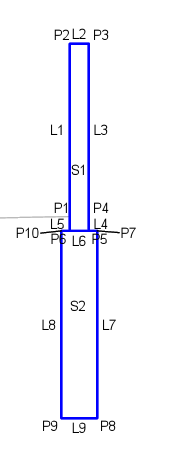

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1, P4 | W_Hinge | Ponto de articulação da parede |
| P2 | W_Front | Parte frontal da parede |
| P3 | W_Back | Traseira da parede |
| P7 | W_Outside | Canto externo da sapata |
| P10 | W_Inside | Canto interno da sapata |
| L1-L3 | Topo, Parede | Parte superior da parede |
| L4 - L5 | Parede | Superfície da parede |
| L9 | Footing_Bottom | |
| S1 | Parede | |
| S2 | Sapata |
Sapata distribuída:
Sapata de vala:
