A submontagem ClarkCountyGuardrailType31 insere vínculos para criar uma forma Defensa do padrão Clark County, tipo 31, na montagem.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.
O ponto de anexação fica na aresta interna do pilar, no nível de declividade final.
|

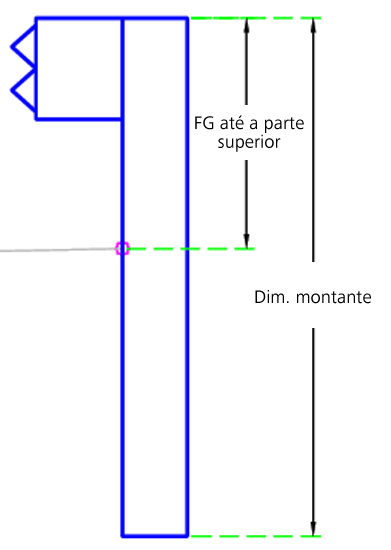

Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Dim. montante | Cotas do pilar | Numérico, positivo |
6 pés 1,8 m |
| FG até a parte superior | Declividade final até a parte superior do pilar | Numérico, positivo |
2,67 pés 0,8 m |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Nenhum.
Nenhum.
A submontagem cria duas formas retangulares para o pilar e gradil, além da forma do gradil. O pilar é estendido para baixo, a partir do ponto de anexação, a uma distância fixa abaixo da declividade final. O pilar se estende para cima pela distância especificada nos parâmetros.
No modo de layout, esta submontagem desenha o pilar e trilho com as cotas fixas.

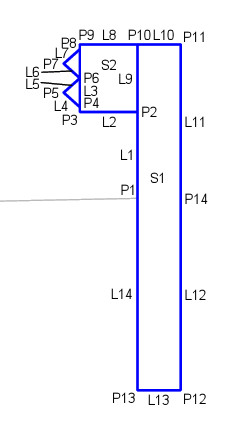

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P5 | Grail_Face_Top | Face da defensa superior |
| P7 | Grail_Face_Btm | Face da defensa inferior |
| P10 | Post_Top_In | Parte superior interna do pilar |
| P11 | Post_Top_Out | Parte superior externa do pilar |
| P12 | Post_Btm_Out | Parte inferior externa do pilar |
| P13 | Post_Btm_In | Parte inferior do pilar |
| S1 | Publicar | Publicar |
| S2 | Bloco | Bloco |
