ReinforcedConcreteCribWall

A submontagem ReinforcedConcreteCribWall insere vínculos para criar um Parede de confinamento de concreto reforçado com base no plano padrão Caltrans C7A.

É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

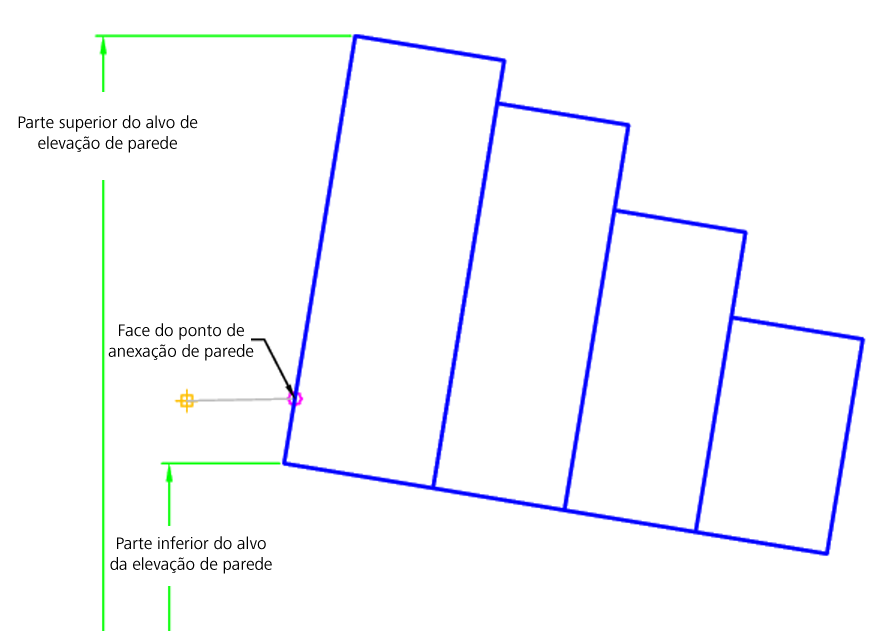

Caso: face da parede

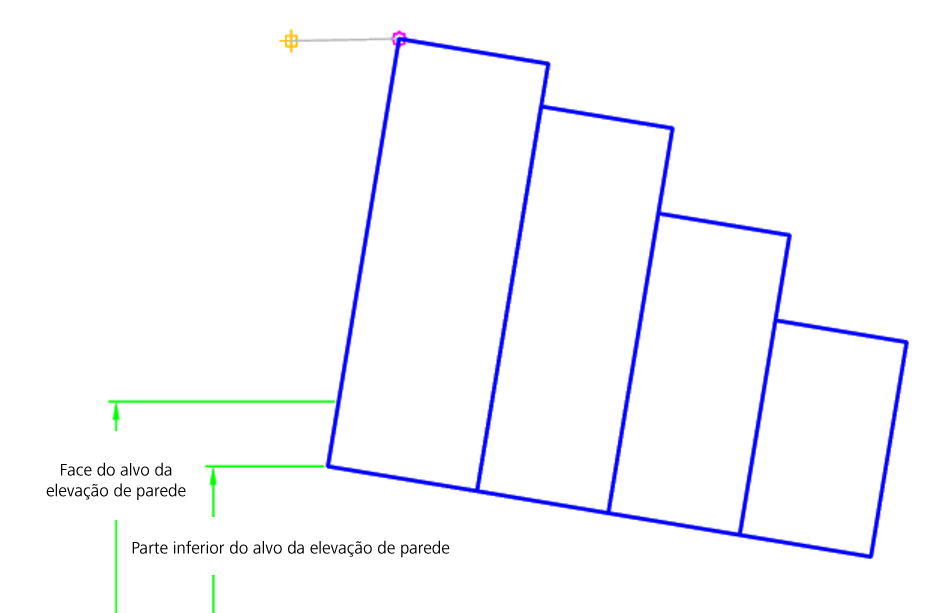

Caso: parte superior da parede

Anexação

O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Talude da parede	Talude da parede	Vertical/B 1:6/B 1:4	B 1:6
Caso de carga	Caso de carga	Plano/aterramento	Plano
Tipo de parede	Tipo de parede	Tipo A /tipo B /tipo C	Tipo C
Ponto de anexação	Ponto de anexação	Parte superior da parede/face da parede	Face da parede

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Parte inferior da parede	Pode ser usada para definir a parte inferior de elevação da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Face da parede	Pode ser usada para definir a face do ponto de elevação da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional (ponto de anexação = parte superior da parede)
Parte superior da parede	Pode ser usada para definir a parte superior de elevação da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional (ponto de anexação = face da parede)

Atribuições de lógica em tempo de execução

As cotas da parede são definidas com base em parâmetros de entrada e os valores salvos do Plano padrão Caltrans C7A.

Parâmetros de saída

Nenhum.

Comportamento

O ponto de articulação inicial é definido no ponto de anexação. As cotas das paredes são definidas pelas atribuições lógicas de tempo de execução com base nos parâmetros de entrada. Em seguida, a forma é criada.

Operação do modo de layout

No modo de layout, esta submontagem exibe a parede de confinamento de concreto reforçado com base nos parâmetros inseridos.

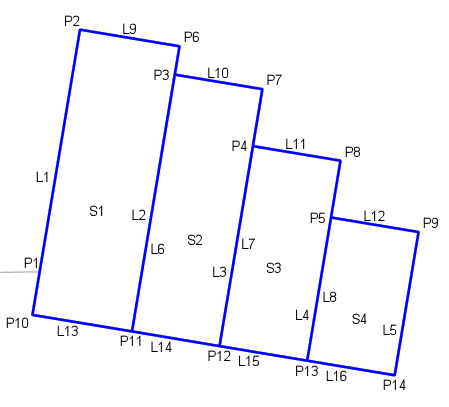

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Face da parede	Face da parede
P2-P9	Topo
P10-P14	Inferior
L1, L9-L12	Topo
L13-L16	Referência
S1-S4	Concreto
