BasicBarrier

Esse submontagem cria uma barreira Nova Jersey com dois lados em uma pista de superfície.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de anexação estiver no centro da parte inferior da barreira.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

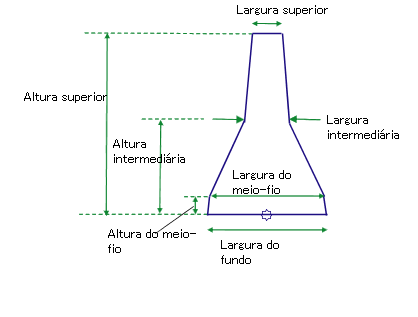

Parâmetro	Descrição	Tipo	Padrão
Largura superior	Largura da parte superior da barreira	Numérico, positivo	0,15 m 0,5 pés
Largura intermediária	Largura da parte intermediária da barreira	Numérico, positivo	0,225 m 0,75 pés
Largura inferior	Largura da parte inferior da barreira	Numérico, positivo	0,6 m 2,0 pés
Altura superior	Altura para a parte superior da barreira	Numérico, positivo	0,9 m 3,0 pés
Altura intermediária	Altura a parte do meio da barreira	Numérico, positivo	0,45 m 1,5 pés
Altura do meio-fio	Altura do meio-fio da barreira	Numérico, positivo	0,075 m 0,25 pés
Largura do meio-fio	Largura no topo do meio-fio da barreira	Numérico, positivo	0,6 m 1.9 pés

Parâmetros de saída

Nenhum.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetros alvo: nenhum.

Comportamento

A submontagem constrói a forma de uma barreira lados Nova Jersey com dois lados, com a base centralizado em torno do ponto de anexação.

Operação do modo de layout

No modo de layout, esta submontagem desenha a forma da barreira especificada pelos parâmetros de entrada.

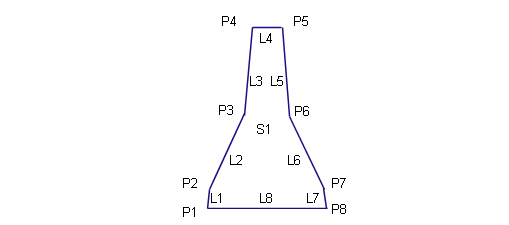

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1 - P8	P1, P2, ... P8
Todos os vínculos	Barreira
S1	Barreira
