A submontagem LaneWithMarkedPoint cria uma representação transversal de uma pista de circulação, com uma forma de conectar um vínculo do ponto de anexação a um ponto marcado nomeado anteriormente.
Esta submontagem pode ser utilizadas em diversas situações, incluindo a conexão entre rodovias adjacentes onde os deslocamentos e as elevações relativos variam, ou através de uma área triangular entre rodovias convergentes. Utilize a submontagem MarkPoint se o ponto de conexão ainda não tiver sido nomeado.
Anexação

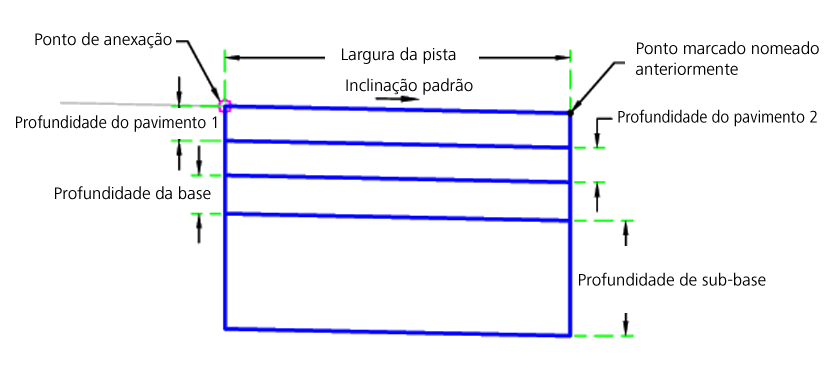

O ponto de anexação fica no início da pista. O vínculo pode seguir a qualquer direção. A direção é determinada pela localização do ponto marcado em relação ao ponto de anexação. Assegure-se de definir o nome do ponto marcado e definir o nome do ponto marcado nesta submontagem. O nome do Ponto marcado deve ficar em letras MAIÚSCULAS.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Ponto de inserção | Especifica o ponto de inserção da pista no coroamento ou na aresta da pista de rolagem. | Coroa/ EdgeOfTravelWay | Crown |
| Ponto de coroamento no interior | Especifica que a aresta interna da pista de rolagem deve ser codificada como Coroamento | Sim/Não | Sim |
| Largura da pista | Largura da pista a partir do deslocamento da aresta interna para o deslocamento da aresta externa | Numérico, positivo |
12 pés 3,6 m |
| Profundidade da base | Profundidade da base | Numérico, positivo |
0,33 pés 0,10 m |
| Inclinação padrão | A inclinação padrão da pista a ser utilizada quando a inclinação de superelevação para o alinhamento não está definida. | Numérico | -2% |
| Profundidade Pave1 | A espessura da camada Pave1 (zero para omitir) | Numérico, positivo |
0,083 pés 0,025 m |
| Profundidade Pave2 | A espessura da camada Pave2 (zero para omitir) | Numérico, positivo |
0,33 pés 0,10 m |
| Profundidade de sub-base | Espessura da camada de sub-base (zero para omitir) | Numérico, positivo |
1 pé 0,30 m |
| Nome do ponto do marcador | Nome do ponto do marcador, use LETRA MAIÚSCULA | Sequência | MarkPoint |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
| Largura da pista | Largura da pista | Numérico, positivo |
| LaneSlope | % de inclinação da pista | Numérico |
Comportamento
O ponto marcado é encontrado, e a largura da pista e a inclinação da pista são calculadas com base na localização do ponto marcado. Se o ponto marcado não for encontrado, serão usadas a largura da pista e a inclinação da pista inseridas dos valores de entrada do usuário.
A partir do ponto de anexação, são inseridas uma superfície de declividade final e uma subdeclividade paralela usando a largura e a profundidade especificadas, e a inclinação encontrada ou inserida. Os vínculos verticais fecham a forma em qualquer extremidade da pista.
Operação do modo de layout
No modo de layout, esta submontagem exibe todos os vínculos de pista usando os parâmetros de entrada de largura e profundidade.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Crown | Ponto de coroamento na declividade final (opcional) |
| P2 | ETW | Aresta interna da pista na declividade final |
| P3 | Crown_Pave1 | Ponto de coroamento na camada Pave1 (opcional) |
| P4 | ETW_Pave1 | Aresta interna da pista no pavimento |
| P5 | Crown_Pave2 | Ponto de coroamento na camada Pave2 (opcional) |
| P6 | ETW_Pave2 | Aresta interna da pista em Pave2 |
| P7 | Crown_Base | Ponto de coroamento no grau de base (opcional) |
| P8 | ETW_Base | Aresta interna da pista na base |
| P9 | Crown_Sub | Ponto de coroamento no grau de sub-base (opcional) |
| P10 | ETW_Sub | Aresta interna da pista na sub-base |
| L1 | Top, Pave | Superfície com declividade final |
| L2 | Pave1 | Superfície Pave1 |
| L3 | Pave2 | Superfície Pave2 |
| L4 | Base | Superfície base |
| L5 | Sub-base, referência | Superfície de sub-base |
| S1 | Pave1 | Área entre a declividade final e Pave1 |
| S2 | Pave2 | Área entre Pave1 e Pave2 |
| S3 | Base | Área entre Pave2 e Base |
| S4 | Sub-base | Área entre Base e Sub-base |

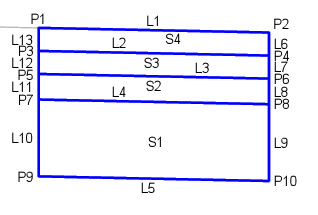

Diagrama de codificação
