ShoulderVariesExtensions

Anexação

O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Ponto de inserção	Especifica o ponto de inserção da pista na coroa ou na margem da pista de rolamento.	Coroa/ EdgeOfTravelWay	Coroamento
Ponto de coroamento no interior	Especifica que a margem da pista de rolamento é codificada como Coroa.	Sim/Não	Não
Largura	A largura da pista a partir do deslocamento da margem interna para o deslocamento da margem externa.	Numérico, positivo	12 pés 3,5 m
Profundidade base	Profundidade do curso base.	Numérico, positivo	0,33 pés 0,1 m
Inclinação padrão	A inclinação padrão da pista a ser utilizada quando a inclinação da superelevação para o alinhamento não estiver definida.	Numérico	-2.00 ( % )
Profundidade Pave1	A espessura da camada do pavimento 1 (zero para omitir)	Numérico, não negativo	0,083 pés 0,025 m
Profundidade Pave2	A espessura da camada Pave2 (zero para omitir)	Numérico, não negativo	0,083 pés 0,025 m
Profundidade de sub-base	A espessura da camada da sub-base (zero para omitir)	Numérico, não negativo	1 pé 0,3 m
Extensão Pave2	Extensão além do pavimento 1.	Numérico, não negativo	0,5 pés 0,15 m
Inclinação da extensão base	% de inclinação da extensão base.	Numérico	-2.00 ( % )
Extensão de base	Extensão além do pavimento 2.	Numérico, não negativo	0,5 pés 0,15 m
Inclinação da extensão do pavimento 2	% de inclinação da extensão do pavimento 2.	Numérico	-2.00 ( % )

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Elevação externa de destino	Pode ser utilizada para substituir a inclinação do acostamento e margem do acostamento interno com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Largura do destino	Pode ser utilizado para substituir a largura do acostamento e efetuar a amarração da largura do acostamento para um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Parâmetro	Descrição	Tipo
Largura da pista	Largura da pista	Numérico
Inclinação da pista	% de inclinação da pista	Numérico

Comportamento

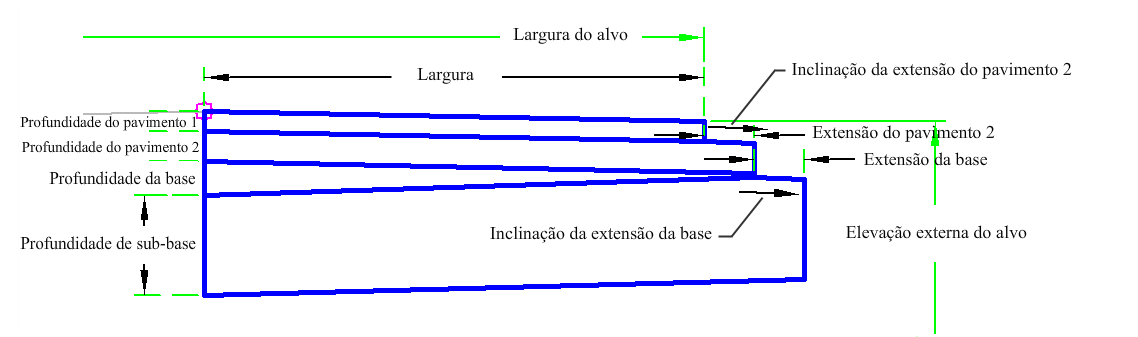

A declividade final do acostamento é inserida para a largura do acostamento determinada e para a inclinação de acostamento padrão para fora do ponto de anexação. Os pontos do pavimento 2 e vínculos são então desenhados. Uma extensão do pavimento 2 é fornecida usando os parâmetros de entrada. Os pontos de referência e os vínculos, incluindo a extensão, são calculados utilizando os parâmetros de entrada. Os pontos, vínculos e formas da sub-base, incluindo a extensão, são calculados utilizando os parâmetros de entrada.

Operação do modo de layout

No modo de layout, a submontagem exibe os vínculos que compreendem o acostamento.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo, Ponto de articulação
P4	Talude, Topo
L1 - L3	Topo
S1	Pave1
S2	Pave2
S3	Base
S4	Sub-base
