A submontagem ClarkCountyConcreteBarrierType2 insere vínculos para representar uma barreira de concreto do padrão Clark County do tipo 2.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.
Anexação
O ponto de anexação fica na parte inferior do centro da barreira de concreto.
Parâmetros de entrada
Nenhum.
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento

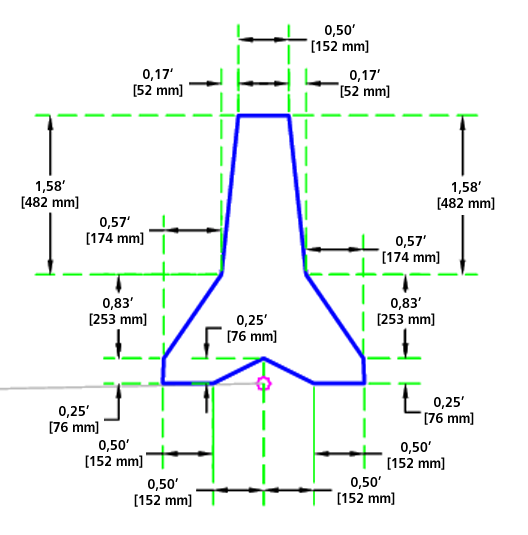

A submontagem constrói a forma de uma Barreira de concreto do padrão Clark County, Tipo 2, com a base centrada no ponto de anexação.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P7-P8 | JB_Top | Parte superior da barreira |
| L3-L9 | Barreira | Vínculos de barreira |
| S1 | Barreira | Forma da barreira |
Diagrama de codificação
