Pista de rolagem

A submontagem Driveway insere vínculos para criar uma pista de rolagem com uma calçada desvinculada. A pista de rolagem e o meio-fio e sarjeta são baseados em APWA Standard Plans for Public Works Construction, edição de 2012.

É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

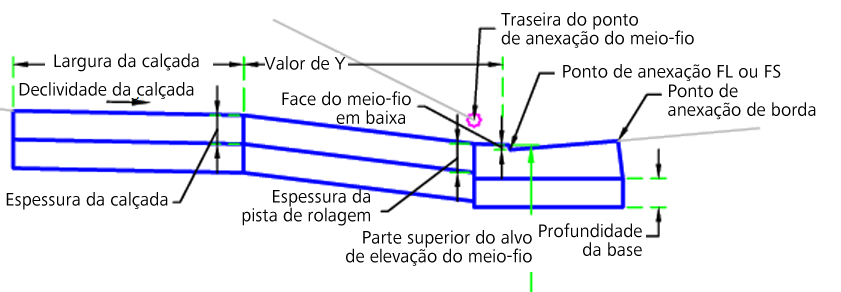

Meio-fio completo:

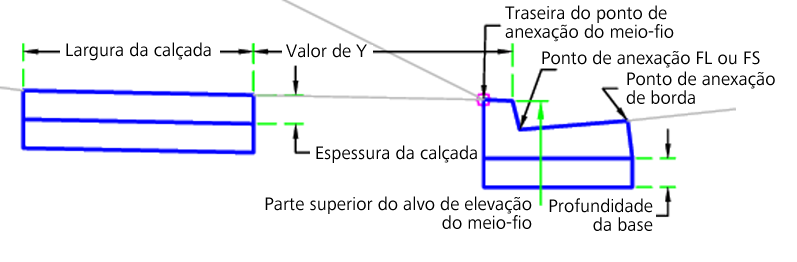

Meio-fio mín.:

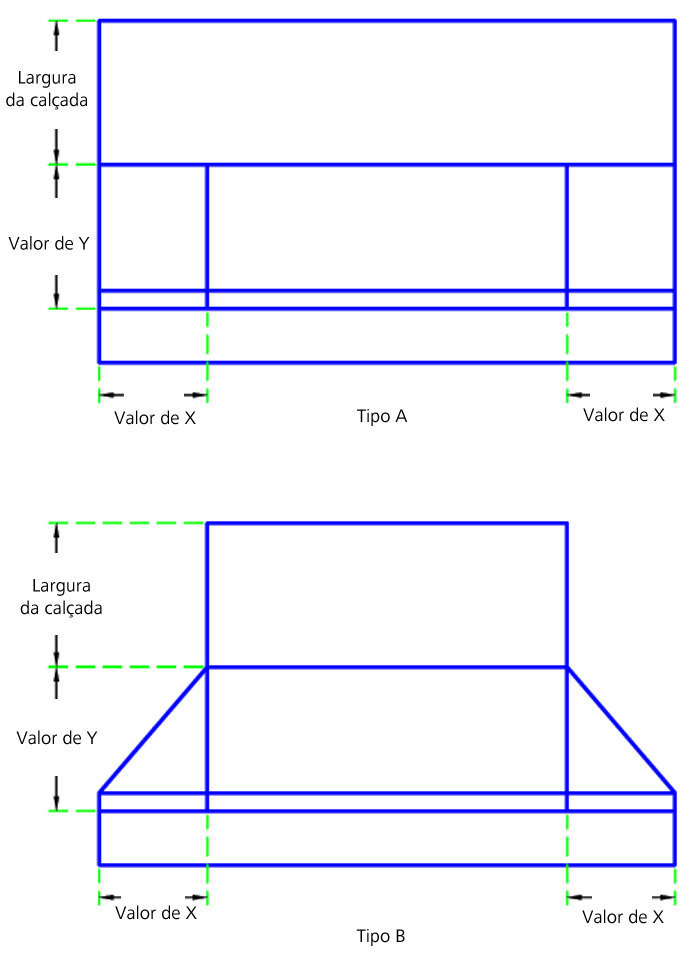

Plano:

Anexação

O ponto de anexação está na , traseira do meio-fio ou linha de fluxo/superfície no meio-fio e sarjeta.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro

Descrição

Tipo

Padrão

Lado Especifica em qual lado a submontagem deve ser colocada. Esquerdo/Direito Direita
Tipo de meio-fio Especifica o meio-fio a ser usado A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / B1-6 / B2-6 / B3-6 A2-6
Ponto de anexação Especifica o local do ponto de anexação do meio-fio. Borda/traseira do meio-fio/linha de fluxo/superfície Borda
Profundidade da base Profundidade até a sub-base no ponto do flange. Utilize zero se não houver sub-base. Numérico, positivo

0,5 pés

0,15 m

Face do meio-fio em baixa Altura da face do meio-fio no ponto mais baixo da pista de rolagem Numérico, positivo

0,083 pés

0,025 m

Tipo de pista de rolagem Tipo de pista de rolagem Tipo A/tipo B Tipo B
Espessura da pista de rolagem Espessura da pista de rolagem Numérico, positivo

0,5 pés

0,15 m

Espessura da calçada Espessura da calçada Numérico, positivo

0,5 pés

0,15 m

Largura da calçada Largura da calçada Numérico, positivo

4 pés

1,2 m

Declividade da calçada Declividade da calçada Numérico 2%
O valor de Y Distância da asa medida ao longo do meio-fio Numérico, positivo

4 pés

1,2 m

O valor X Largura da rampa da pista de rolagem Numérico, positivo

3 pés

1 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro

Descrição

Status

Parte superior do meio-fio Usada para determinar o estado da pista de rolagem para criá-la. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. Necessário

Atribuições de lógica em tempo de execução

As cotas de meio-fio e sarjeta e pista de rolagem

Parâmetros de saída

Nenhum.

Comportamento

O ponto inicial é definido no ponto de anexação. A forma de meio-fio e sarjeta são então criadas. A parte superior do meio-fio é ajustada com base na parte superior do perfil de meio-fio.

O tipo de pista de rolagem é determinado pelos parâmetros de usuário. A parte superior do alvo de elevação do meio-fio não pode deixar a parte superior do meio-fio acima da altura do meio-fio nem abaixo da face do meio-fio na localização inferior. A parte superior da elevação do meio-fio resulta na altura máxima do meio-fio. Uma elevação inferior da parte superior do meio-fio resulta em uma elevação acima da linha de fluxo/superfície além do parâmetro de entrada Face do meio-fio em baixa.

Para tipo A:

A pista de rolagem é parte integrante da calçada em seu comprimento inteiro. A inclinação da pista de rolagem é baseada na altura do meio-fio completa e a declividade da calçada para uma distância do valor X.

Para tipo B:

A pista de rolagem não é parte integrante da calçada para seu comprimento inteiro. Para uma distância Y, medida ao longo do meio-fio, a pista de rolagem tem uma forma de asa triangular. A distância da pista de rolagem é baseada na altura proporcional do meio-fio e nos parâmetros de entrada de X e Y.

Calçada:

A localização da calçada é criada com base nos parâmetros de entrada presumindo uma altura de meio-fio completa ao longo do comprimento da pista de rolagem.

Operação do modo de layout

No modo de layout, esta submontagem desenha o meio-fio e calçada de altura completa.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma

Código

Descrição

P1 BackCurb Traseira de meio-fio
P2 TopCurb Parte superior do meio-fio
P3 FinishSurface Superfície terminada ou linha de fluxo
P4 Flange Flange da sarjeta
P10 Driveway_Outside Sidewalk_Inside Parte externa da pista de rolagem interna da calçada
P11 Sidewalk_Outside Parte externa da caminhada
L1-L3, L6 Parte mais alta, meio-fio Parte superior do meio-fio
L4 Pista de rolagem, parte superior Parte superior da pista de rolagem
L5 Calçada, parte superior Parte superior da calçada.
L8 CurbBottom, referência Parte inferior do meio-fio
L9, L15, L21 Sub-base, referência Parte inferior da sub-base
L14 Driveway_Sub Parte inferior do concreto da pista de rolagem
L17 Sidewalk_Sub Parte inferior da calçada
S1 Meio-fio Área do meio-fio de concreto
S2, S4, S6 Sub-base Sub-base
S3 Pista de rolagem Área da pista de rolagem de concreto
S5 Calçada Área da calçada de concreto

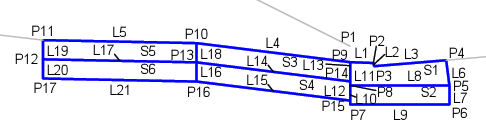

Diagrama de codificação
