A submontagem ConditionalHorizontalTarget2 se aplica a várias submontagens, como alargamento, meio-fio e sarjeta, valeta ou taludamento, a uma montagem baseada em se um alvo de deslocamento é encontrado na estaca de corredor.
O ConditionalHorizontalTarget2 é diferente da ConditionalHorizontalTarget com parâmetros adicionais na direção para pesquisar alvos e uma distância mínima para localizar alvos de deslocamento.
A submontagem ConditionalHorizontalTarget2 é uma submontagem condicional, que é um tipo especial de submontagem. As submontagens condicionais adicionam automaticamente submontagens especificadas a uma montagem, quando houver determinadas condições definidas por você.
Por exemplo, quando uma montagem contiver uma submontagem ConditionalHorizontalTarget2, o AutoCAD Civil 3D analisará a estaca para determinar se existe um alvo de deslocamento dentro de uma distância especificada e nas direções fornecidas. O deslocamento é definido da linha de base do corredor atual ou do ponto de anexação da submontagem. Dependendo dos parâmetros da submontagem ConditionalHorizontalTarget2, diferentes tipos de submontagens serão automaticamente adicionados à montagem.
Você pode adicionar uma ou várias submontagens ConditionalHorizontalTarget2 a uma montagem para criar comportamentos condicionais simples ou complexos. Por exemplo, você pode adicionar um conjunto de polilinhas ao modelo que mostra a localização das calçadas. Pelo fato de as linhas pararem onde as ruas cruzam com a calçada, a submontagem condicional adiciona e remove a calçada dependendo da presença da linha da calçada. A submontagem condicional elimina a necessidade de aplicar uma montagem diferente para o corredor onde uma calçada não for necessária.
Quando você cria uma montagem usando submontagens ConditionalHorizontalTarget2, a construção da montagem, exibida na guia Construção da caixa de diálogo Propriedades de montagem, indica a ordem na qual as submontagens são processadas.
É importante observar o seguinte ao usar a submontagem ConditionalHorizontalTarget2:
- O AutoCAD Civil 3D analisa a localização da estaca associada à submontagem em relação ao deslocamento do alvo para determinar se a submontagem foi encontrada.
- Quando uma montagem contendo submontagens ConditionalHorizontalTarget2 for aplicada a um modelo de corredor, somente partes específicas da montagem serão aplicadas a qualquer construção de montagem.
- Como a submontagem ConditionalHorizontalTarget2 utiliza alvos, você deverá ajustá-los em quaisquer submontagens ConditionalHorizontalTarget2 antes de gerar o corredor. Se os alvos não estiverem definidos, a submontagem retornará como não encontrada. Para obter mais informações, consulte Para especificar os alvos do corredor.
- Ao contrário da maioria das outras submontagens, uma submontagem ConditionalHorizontalTarget2 não cria pontos, vínculos ou formas no modo de modelagem.
Anexação
Essa submontagem pode ser conectada a qualquer ponto de submontagem ou de anexação de montagem. Submontagens subsequentes poderão ser anexadas ao ponto final da submontagem ConditionalHorizontalTarget2.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Largura de layout | Especifica o comprimento da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro de Declividade de layout, permite posicionar a submontagem ConditionalHorizontalTarget2 e as submontagens que estão anexadas a ela, mas não tem nenhum efeito no modelo de corredor. | Numérico, positivo |
12,0 pés 3,6 m |
| Declividade de layout | Especifica a declividade da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro de Largura de layout, permite posicionar a submontagem ConditionalHorizontalTarget2 e as submontagens que estão anexadas a ela, mas não tem nenhum efeito no modelo de corredor. | Numérico |
1:1 (encontrada) -1:1 (não encontrada) |
| Condição | Especifica a condição disponível para esta submontagem. A condição Encontrada será processada se o alvo de deslocamento estiver localizado dentro da distância máxima. A condição Não Encontrada será processada se o alvo de deslocamento não estiver ajustado ou não estiver encontrado na estaca dentro da distância máxima. | Encontrada/Não Encontrada | Encontrada |
| Distância máxima | Especifica a largura máxima dentro da qual a submontagem procura pelo alvo de deslocamento. Se o deslocamento não estiver encontrado dentro da distância especificada, a condição Não Encontrada será processada. | Numérico, positivo |
9999 pés 9999 m |
| Distância mínima | Especifica a largura mínima dentro da qual a submontagem procura pelo alvo de deslocamento. Se o deslocamento não for encontrado dentro da distância especificada, a condição Não encontrada será processada. | Numérico, positivo |
0 pé 0 m |
| Direção de pesquisa | Especifica a direção de pesquisa do alvo. | Para fora/Para dentro/Ambas as direções | Ambas as direções |
| Origem de pesquisa | Especifica se o valor de distância é calculado do alinhamento da linha de base ou do ponto de anexação da submontagem. | Linha de base/ponto de anexação | Linha de base |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Deslocamento | Alinhamento, linha do recurso, imagem de levantamento topográfico ou polilinhas Se o alvo de deslocamento especificado for encontrado na estaca, então a condição Encontrada será processada. | Opcional (se não ajustada, a condicional retornará como Não Encontrada) |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Consulte a descrição acima.
Operação do modo de layout
No modo de layout, esta submontagem desenha uma linha usando os valores de parâmetro de entrada Largura de layout e Declividade de layout. Esta linha representa a localização na montagem onde a submontagem ConditionalHorizontalTarget2 é aplicada.
Ponto, vínculo e códigos da forma
Ao contrário da maioria das outras submontagens, uma submontagem ConditionalHorizontalTarget2 não cria pontos, vínculos ou formas no modo de modelagem.

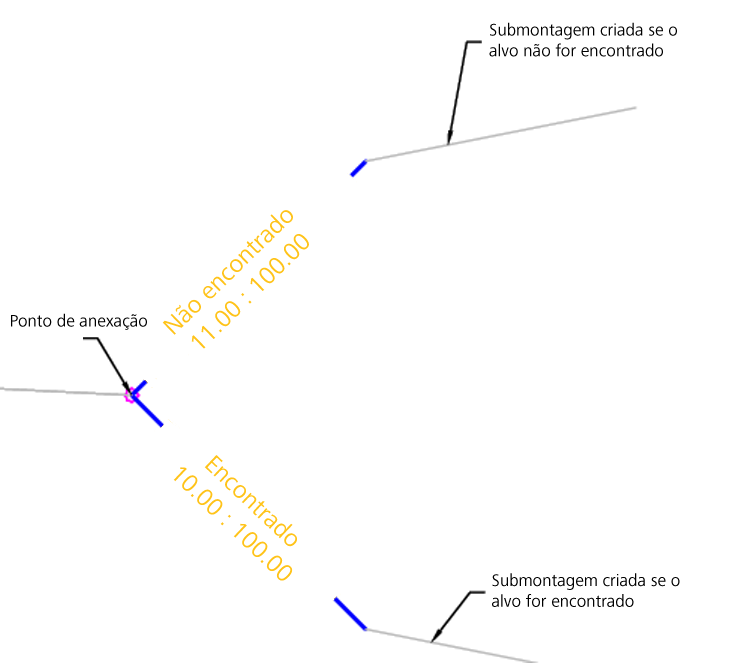

Diagrama de codificação
A codificação de diagrama a seguir mostra os pontos e vínculos que são criados no modo de layout. Códigos sem ponto, vínculo ou formato são criados para esta submontagem em modo de modelagem.
