Esta submontagem é um utilitário de propósito geral que é similar a submontagem LinkToMarkedPoint para conectar um vínculo do ponto de anexação até um ponto marcado previamente nomeado.
Também podem ser utilizadas em diversas situações, incluindo a conexão entre rodovias adjacentes onde os deslocamentos e elevações relativos variam, ou através de uma área triangular entre rodovias convergentes. Utilize a submontagem MarkPoint se o ponto de conexão ainda não tiver sido nomeado.
Anexação
O ponto de anexação está no início do vínculo. O vínculo pode seguir a qualquer direção. A direção é determinada pela localização do ponto marcado em relação ao ponto de anexação.
Parâmetros de entrada
Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal "%".
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Nome do ponto marcado |
Nome do ponto marcado a conectar |
Sequência |
Nenhum |
|
Códigos de vínculos |
Uma lista de códigos para serem atribuídos ao vínculo |
Sequência de caracteres separada por vírgulas |
Topo, Referência |
|
Omitir vínculo |
Esse parâmetro adiciona ou remove o vínculo da superfície. Falso para adicionar o vínculo, o ponto inicial e o ponto final. Verdadeiro para adicionar somente o ponto final. |
Verdadeiro\Falso |
Não |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte Para especificar os alvos do corredor.
Parâmetros alvo: nenhum.
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Deslocamento inicial |
+/- deslocamento do início do vínculo |
Numérico |
|
Elevação inicial |
Elevação do início do vínculo |
Numérico |
|
Deslocamento final |
+/- deslocamento do fim do vínculo |
Numérico |
|
Elevação final |
Elevação do fim do vínculo |
Numérico |
Comportamento

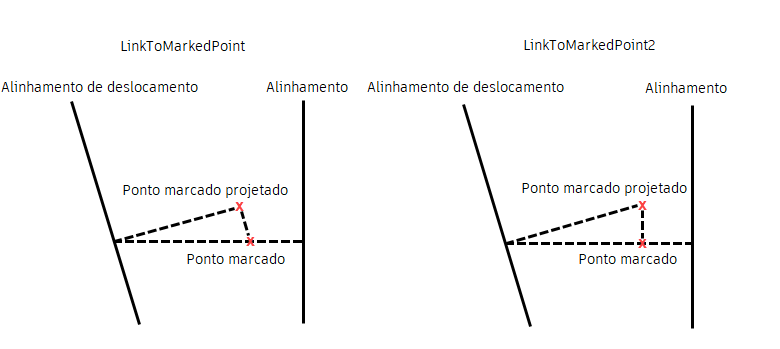

A principal diferença entre a submontagem LinkToMarkedPoint2 e a submontagem LinkToMarkedPoint está na aplicação, quando o ponto marcado está em uma linha base da montagem de deslocamento, e não no vínculo. A ilustração a seguir mostra a diferença entre as duas submontagens.
Operação do modo de layout

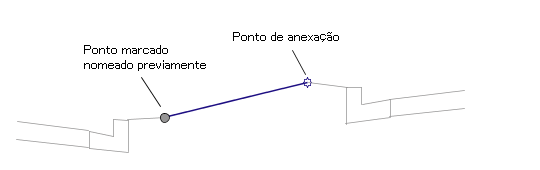

No modo do layout, esta submontagem exibe o vínculo entre o ponto de anexação e o ponto marcado.
Ponto, vínculo e códigos da forma
Nenhum.

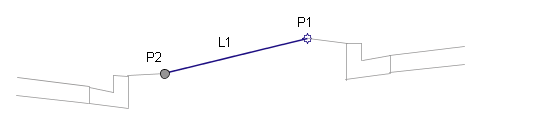

Diagrama de codificação
