ValleyGutter

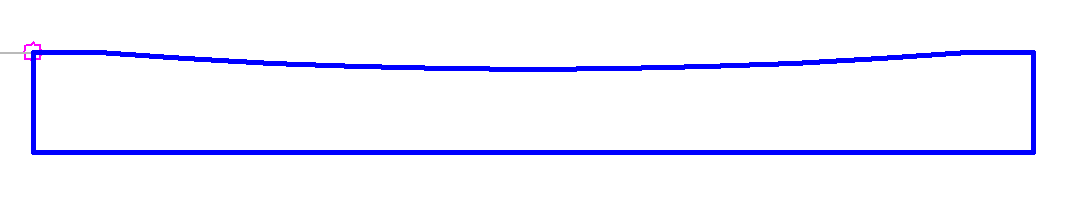

A submontagem ValleyGutter é uma sarjeta do vale em arco de concreto. Você pode definir a largura e a curvatura ao selecionar entre geometrias predefinidas.

Caso IIA1:

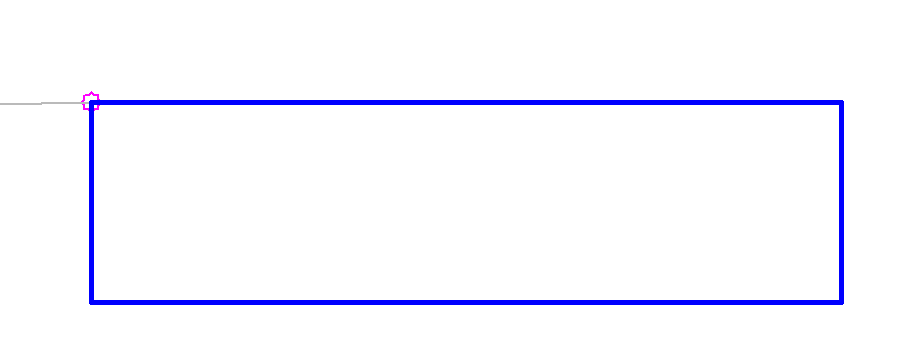

Caso IIB1:

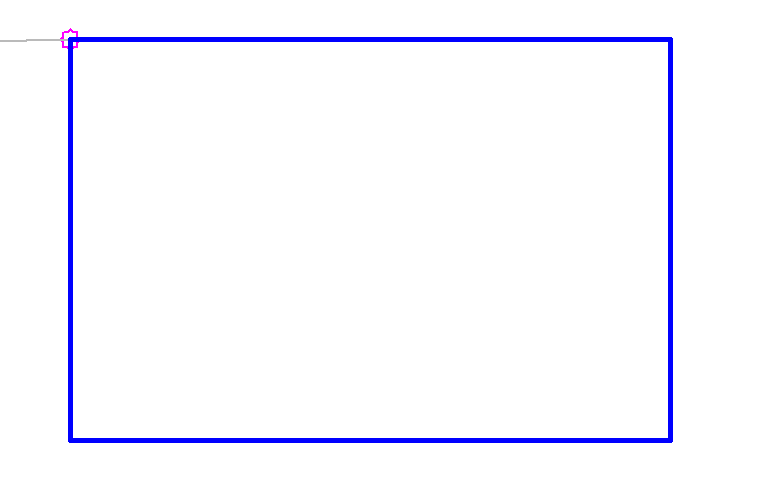

Caso IIC1:

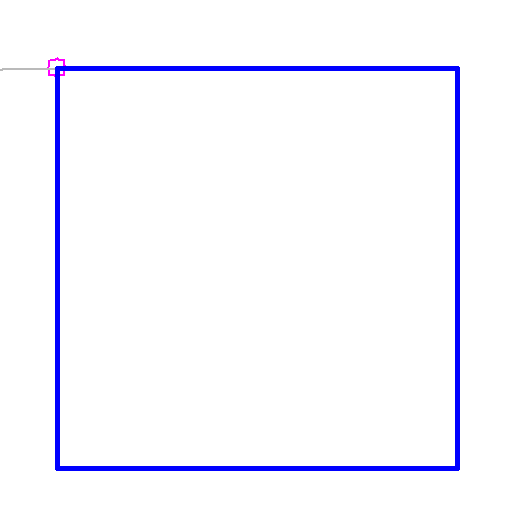

Caso IID1:

Caso IIE1:

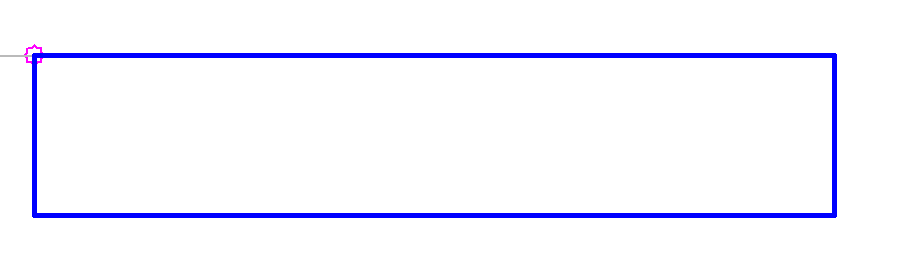

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:

Anexação

O ponto de anexação está no ponto interno da sarjeta do vale.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Código do vínculo de referência	Uma lista de códigos a ser atribuídos ao vínculo da formação.	Sequência de caracteres separada por vírgulas	Formação
Código de vínculo superior	Uma lista de códigos a ser atribuídos ao vínculo superior.	Sequência de caracteres separada por vírgulas	Topo
Código de forma	Uma lista de códigos a ser atribuídos para as formas formadas, se houver, por esta submontagem.	Sequência de caracteres separada por vírgulas	Faixa de dados
Tipo de faixa	Especifica a forma da sarjeta do vale.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Parâmetros-alvo

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Esta submontagem irá inserir uma forma de sarjeta do vale especificada nos parâmetros de entrada. Todas as dimensões são definidas dentro da submontagem.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem o tipo de sarjeta do vale selecionado.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo, Ponto de articulação
P2, P3, P8, P9	Referência
P4 - P7, P10	Topo
L1, L3, L8, L10	Concreto, Referência
L2, L9	Referência
L4, L5, L11	Topo
S1, S2	ValleyGutter

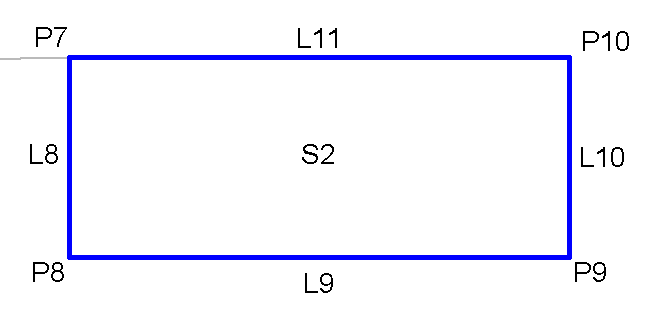

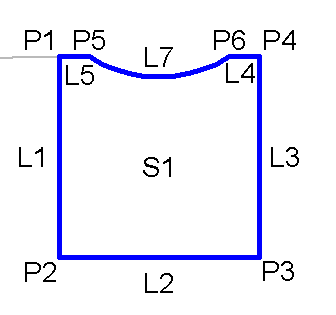

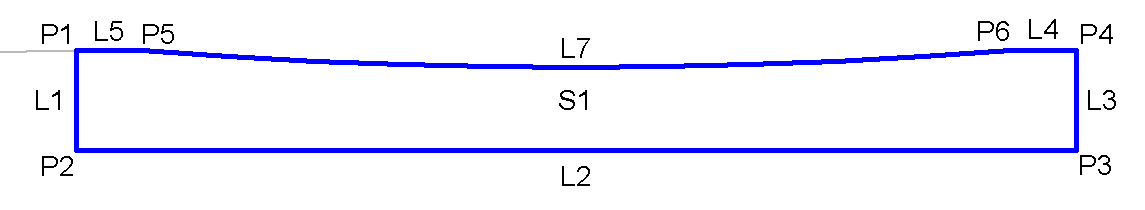

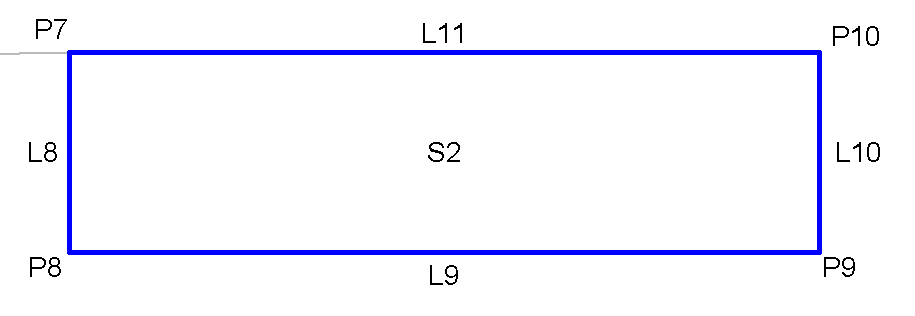

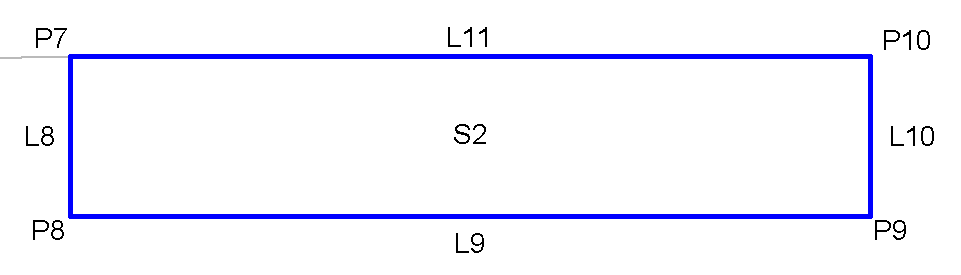

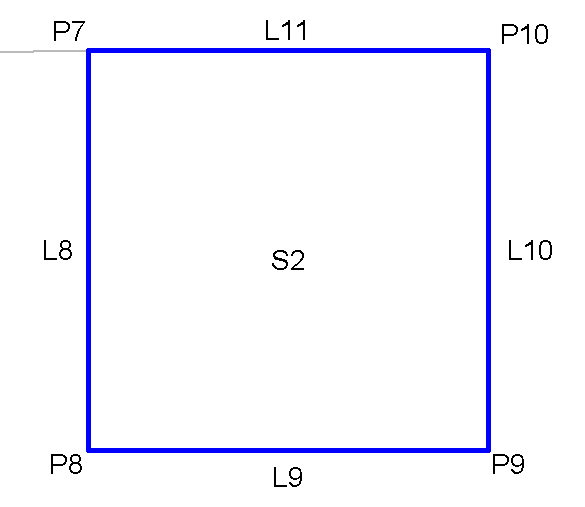

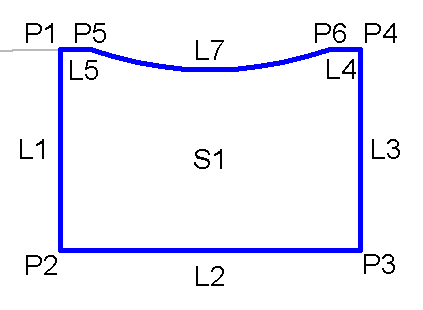

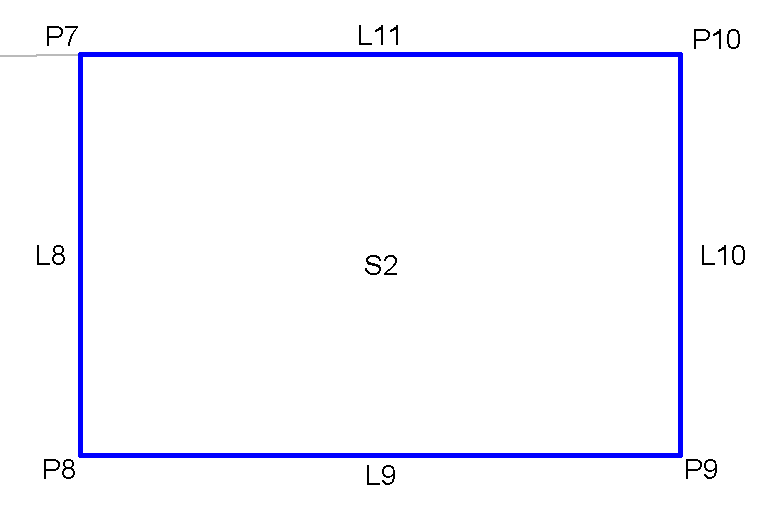

Diagrama de codificação

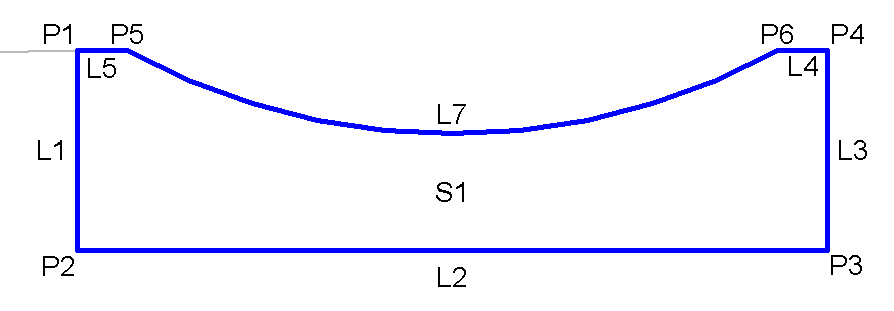

Caso IIA1:

Caso IIB1:

Caso IIC1:

Caso IID1:

Caso IIE1:

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:
