EvenSlopeDitch

A submontagem EvenSlopeDitch cria uma vala a ser adicionada no lado esquerdo e direito da montagem.

Anexação

O ponto de anexação está na borda interior do primeiro vínculo.

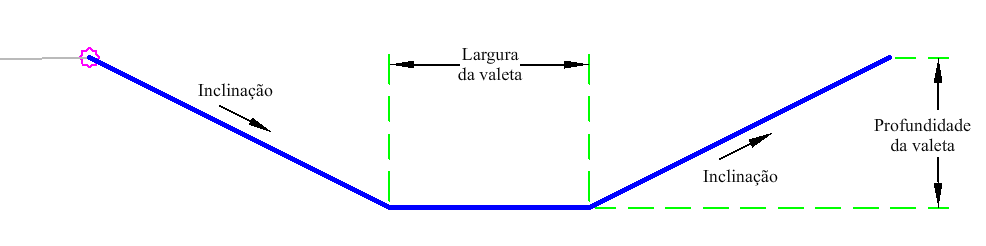

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Profundidade da valeta	A profundidade da parte inferior da vala desde o ponto de anexação até a parte inferior do vínculo da inclinação lateral.	Numérico, positivo	3 pés 1 m
Inclinações	A inclinação dos lados da vala.	Numérico, positivo	2 (: 1)
Largura da valeta	Largura da vala.	Numérico, positivo	2 pés 0,6 m

Parâmetros-alvo

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem gera a forma para uma vala usando os parâmetros de entrada.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem a vala utilizando os parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Ponto de articulação, Topo	Ponto de articulação
P2	Ditch_In, Bottom_Ditch	Parte inferior interna da vala
P3	Ditch_Out, Bottom_Ditch	Parte inferior externa da vala
P4	Articulação
L1	Topo, Referência, Vala, Inclinação lateral, Inclinações	Inclinação lateral
L2	Topo, Referência, Vala	Vala inferior
L3	Topo, Referência, Vala, Inclinação traseira	Inclinação posterior

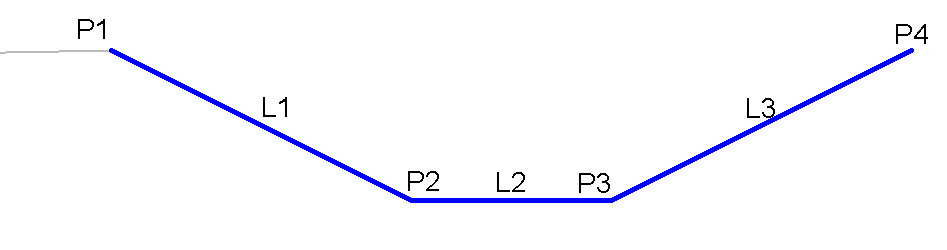

Diagrama de codificação
