Curva
Insira uma curva entre dois pontos.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Vínculo | |
| Número do vínculo | Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos de vínculo | Especifica os códigos atribuídos ao vínculo. |
| Tipo de geometria | |
| Tipo de criação | Especifica o tipo de curva a ser desenhada:
|
| Suavização serrilhado de arco | Especifica o número de segmentos de linha utilizados para representar a curva. Nota: Este valor deve estar entre 2 e 100.
Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Propriedades da geometria | |
| Ponto inicial | Especifica o ponto inicial da curva. |
| Ponto central (Arco: Geral) | Especifica o ponto do centro de um arco geral. |
| Ponto do arco (Arco: 3 Pontos) | Especifica o ponto através de um arco de três pontos. |
| Ponto final | Especifica o ponto final da curva. |
| Ordenada do centro (Parábola: Geral) | Especifica a distância entre o ponto mais baixo da parábola e seu vértice. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Diversos | |
| Comentário | Indica as notas sobre a curva. Os comentários podem ser exibidos no painel Visualizar. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Curve Example.pkt

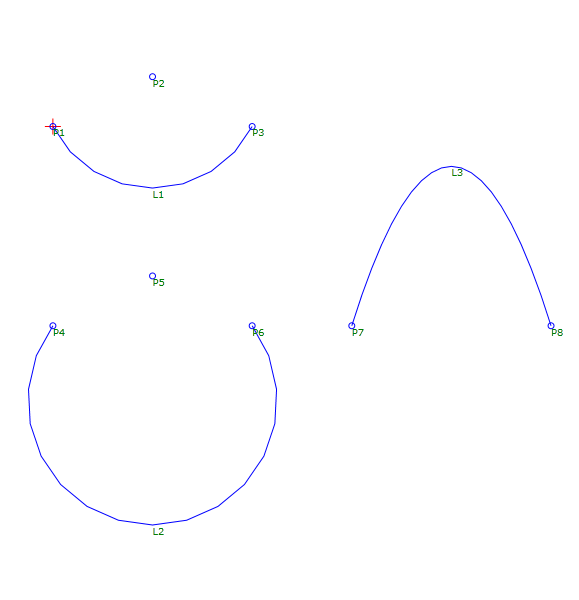

O exemplo PKT contém três curvas. No diagrama, cada curva é construída em uma
sequência separada. Cada tipo de curva é definida por um ponto inicial, um ponto final e um parâmetro. Para rever os parâmetros da curva, selecione a curva no diagrama e, a seguir, verifique a seção Propriedades da geometria do painel Propriedades.
