Arredondamento de talude
Adicione um vínculo de arco ou parabólico entre um vínculo de talude e uma superfície alvo.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Vínculo | |
| Número do vínculo | Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos de vínculo | Especifica os códigos atribuídos ao vínculo. |
| Geral | |
| Vínculo de talude | Especifica o vínculo que atualmente objetiva a superfície. |
| Superfície | Especifica a superfície alvo: |
| Suavização serrilhado | Especifica o número de segmentos de linha utilizados para representar a curva. Nota: Este valor deve estar entre 2 e 100.
Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Tipo de geometria | |
| Opção Arredondar | Especifica o tipo de curva a ser desenhada:
|
| Arrendondar por | Especifica o parâmetro com o qual definir a curva:
|
| Parâmetro Arrendondar | O valor para aplicar para o parâmetro Arredondar por. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Pontos | |
| Nome do ponto inicial | Especifica o nome do ponto inicial É possível alterar o valor gerado automaticamente. |
| Códigos do ponto inicial | Especifica os códigos atribuídos ao ponto inicial. |
| Nome do ponto final | Especifica o nome do ponto final É possível alterar o valor gerado automaticamente. |
| Código do ponto final | Especifica os códigos atribuídos ao ponto final. |
| Diversos | |
| Comentário | Indica as notas sobre a mensagem. Os comentários podem ser exibidos no painel Visualizar. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Daylight Rounding Example.pkt

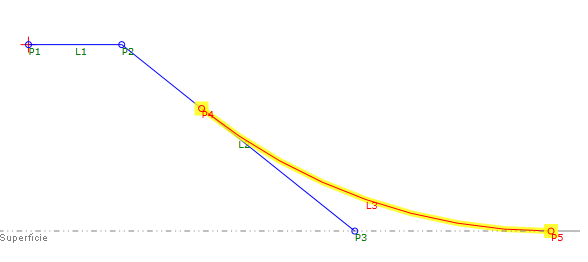

O PKT de exemplo contém um exemplo de um vínculo de talude arredondada. Para rever os parâmetros, selecione vínculo Arredondamento de talude no diagrama e, a seguir, consulte o painel Propriedades.
No exemplo, L2 objetiva a superfície. L3 é o vínculo Arredondamento de talude e cria um arco a partir de L2 para a superfície. Como a elevação da superfície muda, L3 mantém sua definição de parâmetros, bem como sua tangência para L2.
