Definir variável

Definir variável

Especifique um valor ou um cálculo para um parâmetro e, a seguir, reutilize para a variável em cálculos subsequentes.

Propriedades

Especifique os seguintes parâmetros no painel Propriedades.

Variável
Nome	Especifica um nome para a variável.
Tipo de variável	Especifica o tipo de variável: Inteiro Duplo Sequência Sim/Não Lado Superelevação Eixo de rotação da superelevação Direção da inclinação Pivô potencial
Padrão	Especifica o valor que é aplicado quando um elemento de geometria faz referência à variável. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. A tabela a seguir lista os valores válidos para os tipos de variável única: Variable Type Valores válidos Lado Nenhum Esquerda Direita Superelevação Nenhum LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder Eixo de rotação da superelevação Esta variável especifica se o Eixo de rotação da superelevação é ou não suportado. Suporte Não suportado Direção da inclinação AwayFromCrown TowardsCrown Pivô potencial Esta variável especifica se a submontagem tem ou não pontos de pivô potenciais para o Eixo de rotação da superelevação Sim Não
Diversos
Comentário	Indica as notas sobre a variável. Os comentários podem ser exibidos no painel Visualizar.

Exemplo

Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Define Variable Example.pkt

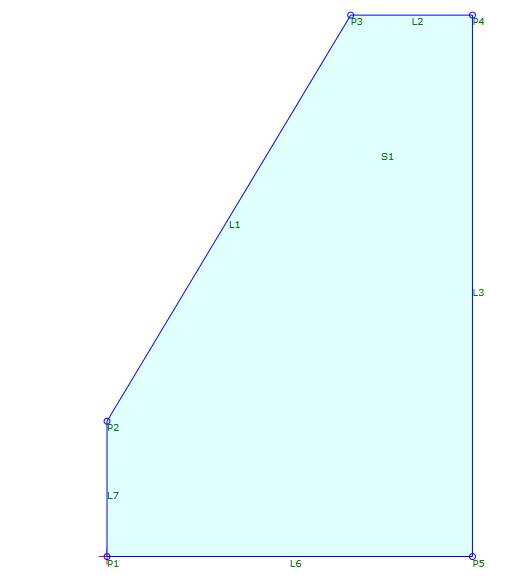

Este exemplo mostra uma meio-fio simples.

• A variável Altura é definida como 5.
• A variável Largura é definida como 3.
• P2 é desenhado do P1 no valor Delta Y da Altura dividida por 3.
• P3 é desenhado do P2 no valor Delta X da Largura e um valor Delta Y da Altura.
• P4 é desenhado do P3 no valor Delta X da largura dividida por 2.
• P5 é desenhado do P4 no valor negativo Delta Y da Altura, mais o valor Y negativo de P2.
• A forma é fechada com L5, e uma forma é adicionada.

Nota: Para testar a condição, no exemplo, altere a p Valor da visualização da superfície alvo.
