Curva auxiliar
Insira uma curva auxiliar entre dois pontos.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Vínculo | |
| Número do vínculo | Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Tipo de geometria | |
| Tipo de criação |
Especifica o tipo de curva a ser desenhada:
|
| Suavização serrilhado de arco |
Especifica o número de segmentos de linha utilizados para representar a curva. Nota: Este valor deve estar entre 2 e 100.
Clique em |
| Propriedades da geometria | |
| Ponto inicial | Especifica o ponto inicial da curva. |
| Ponto central (Arco: Geral) | Especifica o ponto central (Ponto ou Ponto auxiliar) de um arco geral. |
| Ponto do arco (Arco: 3 Pontos) | Especifica o ponto de passagem (Ponto ou Ponto auxiliar) de um arco de três pontos. |
| Ponto final | Especifica o ponto final (Ponto ou Ponto auxiliar) da curva. |
| Ordenada do centro (Parábola: Geral) | Especifica a distância entre o ponto mais baixo da parábola e seu vértice.
Clique em |
| Diversos | |
| Comentário | Indica as notas sobre a curva. Os comentários podem ser exibidos no painel Visualizar. |
para abrir o Editor de expressão, no qual você pode inserir ou calcular valores.
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Auxiliary Curve Example.pkt

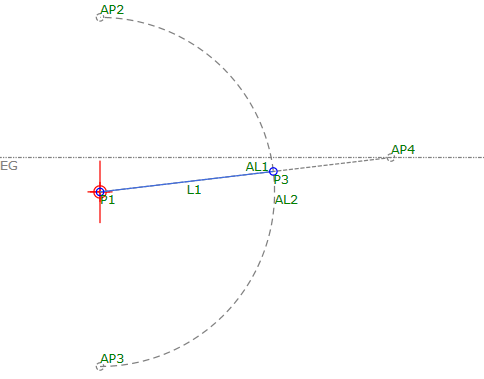

O PKT de exemplo contém uma curva auxiliar, um vínculo auxiliar e um vínculo. No diagrama, a curva é definida por um ponto inicial, um ponto final e um parâmetro de raio. Para rever os seus parâmetros, selecione a curva auxiliar no diagrama e, em seguida, verifique a seção Propriedades da geometria do painel Propriedades.
