Um conjunto de códigos padrão define a exibição e o comportamento dos componentes da forma utilizados nas submontagens de Modelagem de corredor do Autodesk Civil 3D.

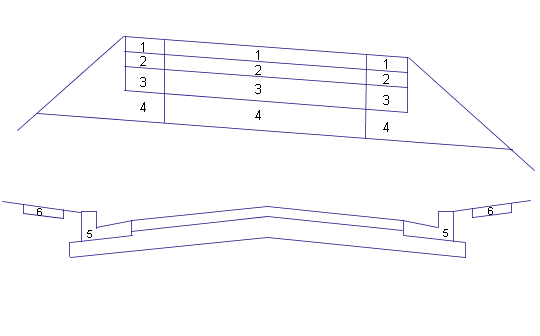

A ilustração a seguir mostra a localização de alguns códigos de forma padrão em submontagens que definem uma estrada não dividida com meio-fio e sarjeta:
Estrada não dividida com meio-fio e sarjeta
A tabela abaixo nomeia e descreve os códigos de forma padrão utilizados na ilustração de exemplo de montagem.
|
Não. |
Código |
Descrição |
|---|---|---|
|
1 |
Pave1 |
Forma fechada entre a linha de declividade e a primeira superfície de pavimento em seções pavimentadas. |
|
2 |
Pave2 |
Forma fechada entre a primeira e a segunda superfície de pavimento em seções pavimentadas. |
|
3 |
Base |
Forma fechada entre a superfície do segundo pavimento e a superfície de base em seções pavimentadas. |
|
4 |
Sub-base |
Forma fechada entre a base e a superfície de sub-base seções pavimentadas. |
|
5 |
Meio-fio |
Área fechada em um meio-fio de concreto ou um meio-fio e uma sarjeta |
|
6 |
Calçada |
Área delimitada dentro de uma calçada de concreto. |
Para visualizar todos os números reais de código, os nomes dos códigos e as descrições breves do código: no bloco de notas, abra C:\ProgramData\Autodesk\C3D <versão>\ptb\C3DStockSubassemblyScripts.codes.
