Saiba mais sobre os aprimoramentos nos gráficos do perfil longitudinal.
Novidades da versão 2025.2
Agora é possível exibir informações adicionais da faixa de perfil de superelevação ferroviária para um alinhamento secundário:
- Uma propriedade Alignment2 foi adicionada para exibir informações de um alinhamento secundário na faixa de superelevação ferroviária.
- Foi adicionada uma propriedade Distância máxima de deslocamento como um intervalo para limitar o alinhamento secundário exibido na faixa da superelevação ferroviária.
- Agora é possível legendar a estaca crítica de superelevação ferroviária na faixa de superelevação ferroviária.
Consulte a guia Layout (caixa de diálogo Compositor de estilo de legenda) para obter mais informações sobre a edição de componentes de legenda.
- Agora é possível adicionar diagramas e marcadores para pontos críticos de superelevação ferroviária e pontos críticos de alinhamento na faixa.
- Agora é possível adicionar diagramas para Superelevação ferroviária aplicada e Superelevação ferroviária equilibrada na faixa.
- Agora é possível legendar estacas projetadas do alinhamento principal na faixa da superelevação ferroviária.
- Estaca mapeada do alinhamento principal - Início
- Estaca original mapeada do alinhamento principal - Início
Consulte a guia Layout (caixa de diálogo Compositor de estilo de legenda) para obter mais informações sobre a edição de componentes de legenda.
- Foi adicionado suporte à API para os fluxos de trabalho atualizados da faixa de alinhamento secundário.
Para obter mais informações, consulte Para adicionar faixas de dados a um gráfico do perfil longitudinal.
Versão 2025.1

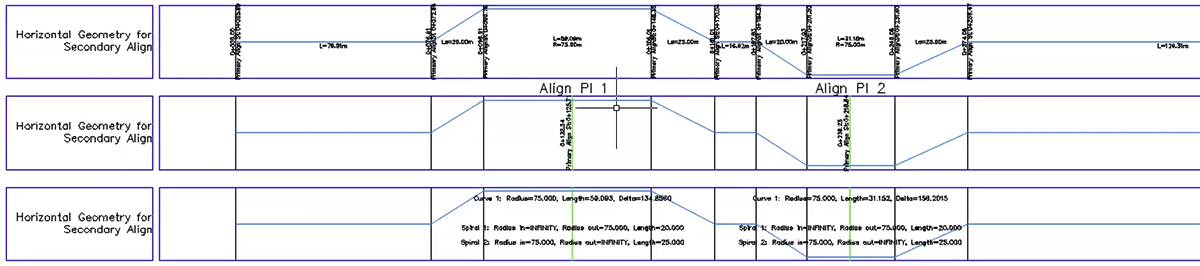

- Novas opções de faixa de geometria horizontal foram adicionadas para exibir e legendar informações de alinhamento secundário.

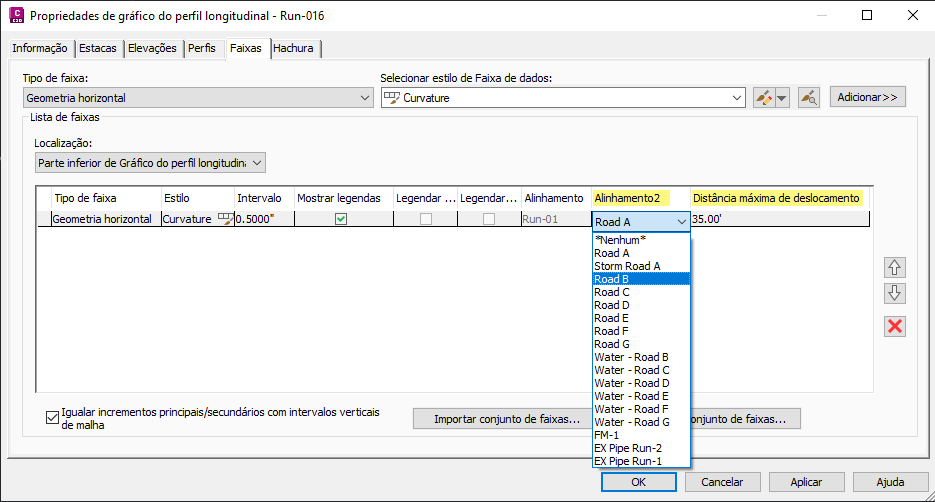

- Uma propriedade Alignment2 foi adicionada para exibir informações de um alinhamento secundário.
Nota: O Alinhamento2 também pode ser selecionado ao criar novos gráficos do perfil longitudinal.
- Uma propriedade Distância máxima de deslocamento foi adicionada como um intervalo para limitar o alinhamento secundário exibido na faixa.
- Agora é possível legendar estacas projetadas do alinhamento principal na faixa.
- Conteúdo de texto de tangente, curva e espiral
- Estaca mapeada do alinhamento principal - Início
- Estaca mapeada do alinhamento principal - Fim
- Conteúdo do texto do ponto de intersecção
- Estaca mapeada do alinhamento principal na estaca estendida do PI
- Estaca mapeada do alinhamento principal na estaca original estendida
Consulte a guia Layout (caixa de diálogo Compositor de estilo de legenda) para obter mais informações sobre a edição de componentes de legenda.
- Conteúdo de texto de tangente, curva e espiral
- Agora é possível especificar o nome do alinhamento secundário como título da faixa. Duas opções estão disponíveis no Editor de componentes de texto:
- Alinhamento principal
- Alinhamento horizontal – Nome do Alignment2
- Uma propriedade Alignment2 foi adicionada para exibir informações de um alinhamento secundário.
Para obter mais informações, consulte Para adicionar faixas de dados a um gráfico do perfil longitudinal.
