Saiba mais sobre as melhorias nos fluxos de trabalho ferroviários.
Novidades da versão 2025.2
- Para facilitar o trabalho dos projetistas de ferrovias no Reino Unido e na França e atender aos seus padrões de projeto, a Declividade/Inclinação em Configurações de ambiente agora tem formatos (trecho) e (mm por m, mm/m) para parâmetros de gradiente de superelevação ferroviária no Editor tabular de superelevação ferroviária.
Para obter mais informações, consulte Guia Configurações do ambiente (caixa de diálogo Configurações de desenho).
- Foram adicionados novos parâmetros de superelevação ferroviária para legendas do Civil 3D. Consulte a guia Layout (caixa de diálogo Compositor de estilo de legenda) para obter mais informações sobre a edição de componentes de legenda.
- Legendas de informações de superelevação ferroviária e expressões de informações de superelevação ferroviária
- Raio da curva
- Gradiente de superelevação ferroviária de equilíbrio
- Velocidade vertical da superelevação ferroviária de equilíbrio
- Gradiente de deficiência da superelevação ferroviária
- Velocidade vertical da deficiência de superelevação ferroviária
- Salto da superelevação ferroviária
- Coeficiente de superelevação ferroviária
- Legendas de pontos críticos da superelevação ferroviária e expressões de pontos críticos da superelevação ferroviária
- Raio da curva
- Gradiente de superelevação ferroviária de equilíbrio
- Velocidade vertical da superelevação ferroviária de equilíbrio
- Gradiente de deficiência da superelevação ferroviária
- Velocidade vertical da deficiência de superelevação ferroviária
- Salto da superelevação ferroviária
- Coeficiente de superelevação ferroviária
- Faixa de dados de superelevação ferroviária para gráficos do perfil longitudinal
- Gradiente de superelevação ferroviária de equilíbrio
- Velocidade vertical da superelevação ferroviária de equilíbrio
- Gradiente de deficiência da superelevação ferroviária
- Velocidade vertical da deficiência de superelevação ferroviária
- Salto da superelevação ferroviária
- Coeficiente de superelevação ferroviária
- Faixa de dados horizontal para espirais em gráficos do perfil longitudinal
- Gradiente de superelevação ferroviária de equilíbrio
- Velocidade vertical da superelevação ferroviária de equilíbrio
- Gradiente de deficiência da superelevação ferroviária
- Velocidade vertical da deficiência de superelevação ferroviária
- Legendas de informações de superelevação ferroviária e expressões de informações de superelevação ferroviária
- Novos parâmetros de superelevação ferroviária foram adicionados para alinhamento horizontal no Editor tabular de superelevação ferroviária para os cálculos de superelevação ferroviária. Isso fornece uma visão geral dos parâmetros necessários no projeto de ferrovia relacionado a esses cálculos.
- Salto da superelevação ferroviária (m/s^3 ou ft/s^3)
- Coeficiente de superelevação ferroviária
Para obter mais informações, consulte Caixa de diálogo Editor tabular de superelevação ferroviária.
- Foi adicionado suporte à API para os parâmetros Salto de superelevação ferroviária e Coeficiente de superelevação ferroviária.
- Suporte estendido para os parâmetros de superelevação ferroviária na API de estrutura RailCANTInfo.
- Foi adicionado o comando CheckTurnoutCatalog para verificar os erros de sintaxe ou de configuração em arquivos padrão de AMV. Para obter mais informações sobre comandos de AMV, consulte Referência de comandos de AMV.
Novidades da versão 2025.1

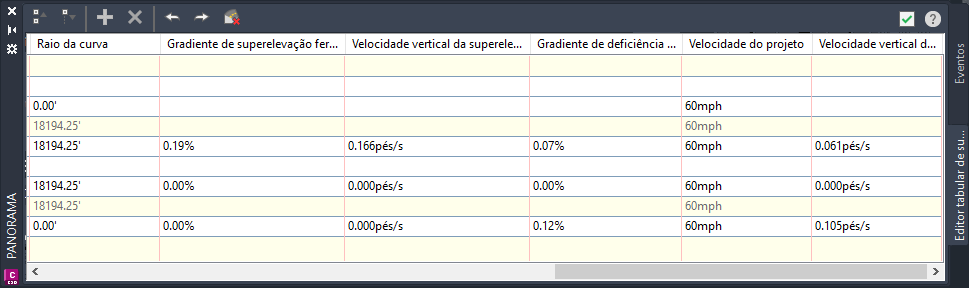

- Novos parâmetros de superelevação ferroviária foram adicionados para alinhamento horizontal no Editor tabular de superelevação ferroviária para os cálculos de superelevação ferroviária. Isso fornece uma visão geral dos parâmetros necessários no projeto de ferrovia relacionados a esses cálculos:
- Raio da curva
- Gradiente de superelevação ferroviária de equilíbrio
- Velocidade vertical da superelevação ferroviária de equilíbrio
- Gradiente de deficiência da superelevação ferroviária
- Velocidade do projeto
- Velocidade vertical da deficiência de superelevação ferroviária
Para obter mais informações, consulte Cant Tabular Editor.
- Foi modificado o parâmetro lateral para aMVs para ajudar a aprimorar a documentação do projeto de trilhos.
- Na caixa de diálogo Criar AMV, o parâmetro Lado foi alterado para Lado do alinhamento para obter maior clareza.
- Uma propriedade Lado do AMV está disponível na paleta Propriedades do objeto e no Editor de componente de texto do Compositor de estilo de legenda do AMV.
Para obter mais informações, consulte Guia Conteúdo (caixa de diálogo Criar AMV).
Foi adicionado suporte para a criação de espirais em alinhamentos do trilho intermediário do AMV. A otimização inclui:
- Espiral simples por comprimento/raio.
- Espiral simples por ponto de passagem.
- Espirais compostas.
