Aprimoramentos de peças

Confira os aprimoramentos mais recentes do Ambiente de peça.

Limpar esboços e operações de trabalho não utilizados

Remova seletivamente operações de trabalho e esboços não utilizados usando o novo comando Eliminar não utilizados. Uma lista de operações de trabalho e esboços não utilizados é exibida, e você pode selecionar somente os que deseja limpar. As seleções são realçadas na tela.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Gerenciar o navegador de modelos.

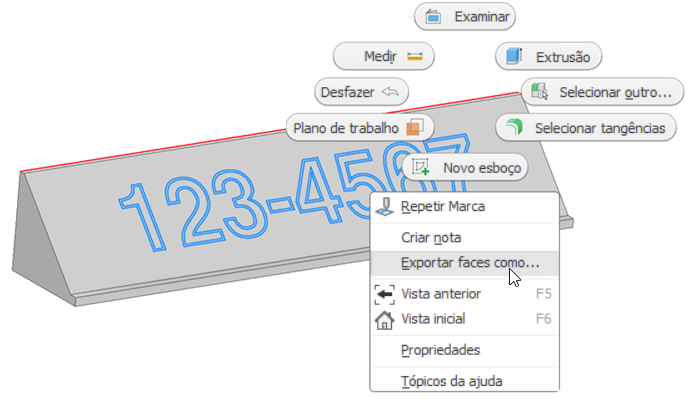

Exportando faces planas

O comando Exportar face como agora é compatível com a exportação de faces individuais ou várias faces de uma só vez. Quando você tiver várias faces coplanares selecionadas, a opção de exportação será exibida no menu de contexto de seleção.

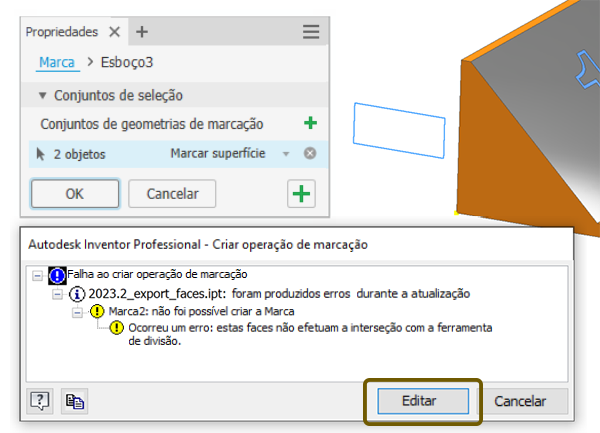

Operação de marca

Algumas condições podem resultar em uma mensagem de erro; por exemplo, quando uma edição faz com que a geometria do esboço não fique mais sobre a geometria do modelo. Quando isso ocorre, é possível editar o esboço na caixa de diálogo de erro e resolver rapidamente o problema.

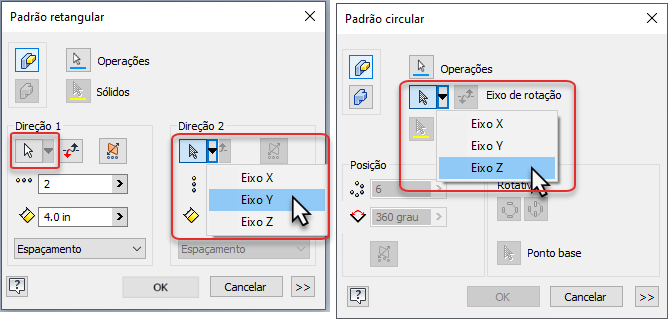

Padrões de operação

Agora, os comandos de padrão de operação, Retangular e Circular, têm um submenu de seleção que fornece acesso aos eixos de origem.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Para organizar operações de peças em padrões.

Agora é possível utilizar as teclas de atalho no menu de contexto para editar esboços ou operações diretamente. Selecione uma operação ou um esboço, clique com o botão direito do mouse e utilize a tecla de atalho. As seguintes teclas de atalho estão disponíveis:

K Editar esboço
F Editar operação

Aprimoramentos de Opções de exportação de planificação DXF

O trabalho com chapa e a exportação de texto de esboço foram aprimorados para melhorar a compatibilidade com a edição pós-exportação.

A exportação de planificação DXF agora exporta o texto do esboço como um objeto de texto que pode ser lido ou editado no ambiente DXF/DWG.
A exportação de planificação DXF/DWG agora exporta valores de parâmetro e propriedade como objetos de texto.
O texto dentro dos blocos de esboço é exportado como objetos de texto.

Enviado para os fóruns do Inventor®
