Aprimoramentos de desenho

Confira os aprimoramentos do ambiente de desenho.

Lista de peças

Localize peças usando a lista de peças. Em uma lista de peças de desenho, você pode:

Selecionar uma única linha na lista de peças e criar um realce cruzado dos componentes na tela e no navegador. Usar Ctrl+clique para selecionar várias linhas e ver os componentes realçados na tela e no navegador.
Clicar duas vezes em uma linha da lista de peças para abrir o modelo de componente.
Clicar duas vezes quando a lista de peças está realçada para editá-la.
Colocar o cursor sobre uma linha da lista de peças e fazer com que todas as ocorrências visíveis associadas a esse item fiquem realçadas na vista e no navegador.

Para obter mais informações, consulte Sobre as listas de peças.

Vistas de desenho

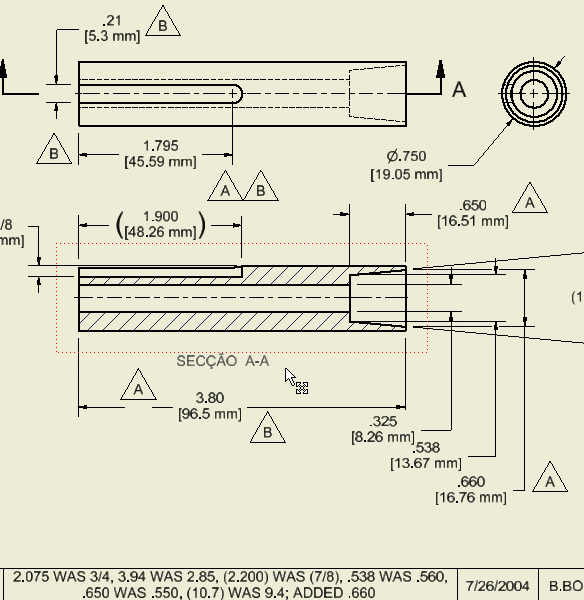

É possível reposicionar as legendas de vista de desenho na localização padrão. Clique com o botão direito do mouse em uma vista de desenho e selecione Restaurar legenda da vista.

Para obter mais informações, consulte Para trabalhar com vistas de desenho.

Enviado para o Inventor® Ideas

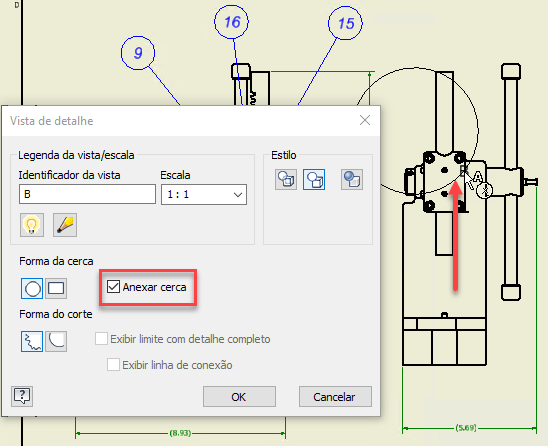

Fixar uma vista de detalhe

Agora é muito fácil fixar uma vista de detalhe em um ponto durante a criação. Marque a nova caixa "Anexar cerca" na caixa de diálogo Vista de detalhe e selecione o ponto no qual a vista deverá ser fixada.

Para obter mais informações, consulte Para criar e editar vistas de detalhe.

Enviado para o Inventor® Ideas

Configurações de vista interrompida

Agora, os últimos valores usados para a distância da "Folga", a caixa de listagem "Símbolos" e a configuração da caixa de seleção "Propagar para vista pai" ficam armazenadas e serão utilizadas automaticamente na próxima vez que você usar o comando Interromper vínculo.

Enviado para o Inventor® Ideas
