Aprimoramentos da operação de Marca

Ao iniciar o comando de operação de marca, caso não exista um esboço não consumido, o fluxo de trabalho da operação ativará o ambiente de esboço e solicitará uma face na qual inserir a marca, simplificando o fluxo de trabalho.

A trilha do painel de propriedades de operação de marca é atualizada, adicionando o esboço, para permitir que você o edite sem sair do comando. Basta clicar em "Esboço" na trilha para que o esboço seja ativado para edição.

Para obter mais informações, consulte Para marcar faces.

Anotações 3D

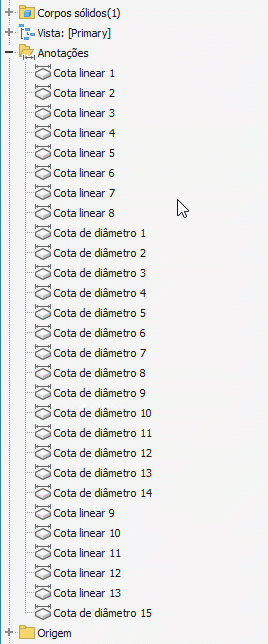

Agora é possível reordenar as anotações 3D no navegador de modelos.

Cotas de diâmetro e raio

Ao criar ou editar anotações 3D, você pode alterar uma cota de diâmetro para uma cota de raio ou uma cota de raio para uma cota de diâmetro. Também é possível selecionar várias cotas do mesmo tipo e alterá-las em uma única ação.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Sobre anotações 3D e definição com base em modelo.

Aprimoramento de Tolerância

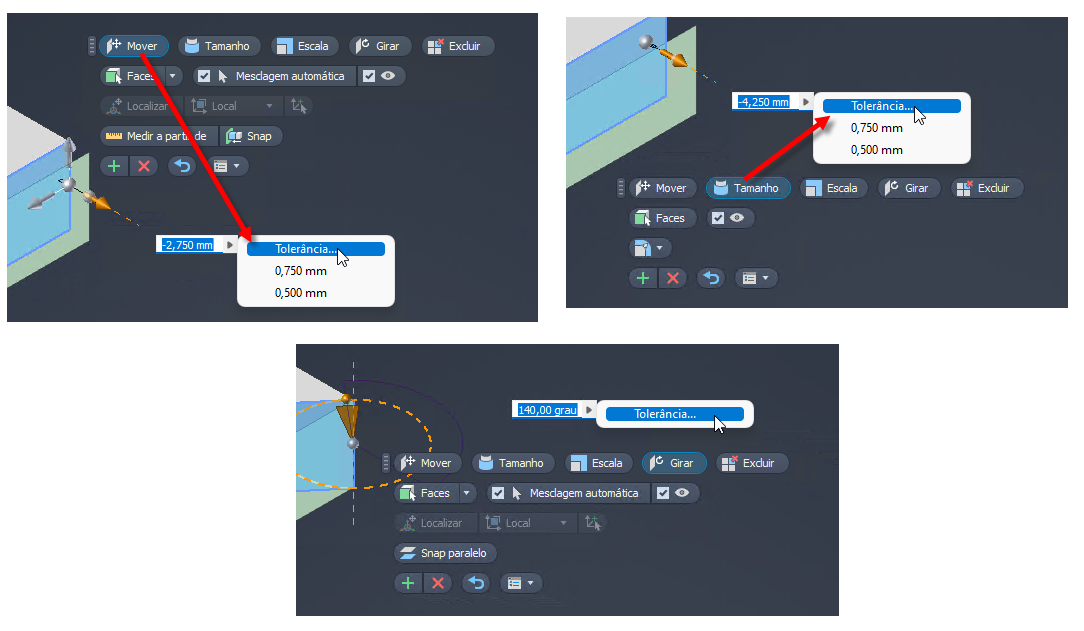

Agora você pode definir a Tolerância ao editar diretamente as operações conforme a opção é adicionada ao menu de contexto para Mover, Dimensionar e Rotacionar.

Enviado para o Inventor® ideas

Capacidade de alterar um nome de parâmetro inválido

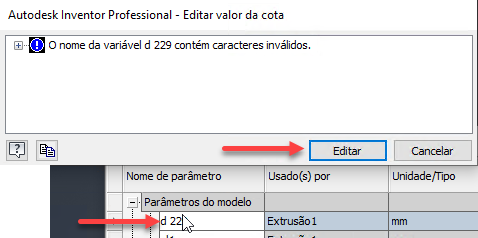

Se o nome de um parâmetro é inválido (por exemplo, usando um espaço ou uma vírgula), a caixa de diálogo de aviso agora contém um botão Editar que permite corrigir diretamente o nome. Anteriormente, você só podia descartar as edições e começar novamente.

Enviado para o Inventor® Ideas

Melhoria do desempenho

O desempenho da visualização da operação de furo foi aprimorado para peças. Este aprimoramento se aplica aos furos colocados em pontos de esboço.
