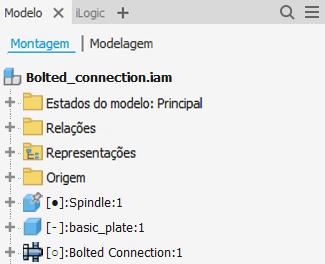

Agora o status da restrição é exibido por padrão no navegador de montagem com , ou para indicar um destes três estados:

• Restrição total Um ponto preto indica que o componente está totalmente restringido.



• Sub-restringido Um ponto vazado indica que o componente está sub-restringido e precisa de atenção. Para resolver, abra a caixa de diálogo Editar restrição para identificar possíveis problemas.



• Desconhecido Um traço indica que o status de restrição do componente é desconhecido. Para resolver este estado, reconstrua a montagem. Na faixa de opções, acesse a guia Ferramentas guia Gerenciar painel Atualizar Reconstruir tudo .



Use as novas opções do menu Preferências de exibição para:

• Ocultar totalmente restringidos: só exibe os componentes que têm problemas de restrição.
• Mostrar estado de restrição: exibir todos os status de restrição (, e )

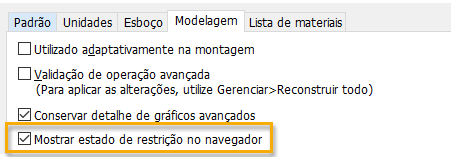

A nova configuração Mostrar estado de restrição no navegador também está disponível em Ferramentas Gerenciar Configurações do documento guia Modelagem. Por padrão, a configuração fica ativada.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Como trabalhar com o navegador de montagem e Referência da guia Modelagem (Configurações do documento).
