Selecione a guia Início > Caminho do Apalpador·> Verificar para verificar os caminhos do apalpador para:
- Movimentos fora dos limites (fora da fronteira da máquina).
- Colisões entre o apalpador e a peça.
- Movimentos de contato ausentes.
Falhas de contanto ausente são reportadas quando um ponto de contato não é encontrado durante um movimento de medição. Quando não estiver utilizando um modelo na inspeção, você pode desativar essa opção marcando a caixa de seleção Ignorar pontos de contato ausentes na página Verificação de caminho do apalpador do diálogo Opções.
- Movimentos de contato ilegal.
O PowerInspect exibe os ícones na sequência de inspeção para avisar de problemas potenciais em itens da sequência de inspeção com caminhos do apalpador.
Verificar pode não detectar todos os erros e potenciais colisões no caminho do apalpador. Você deve verificar a sequência de inspeção antes de executar uma inspeção real. Por exemplo, trocas de apalpador e mudanças na orientação do apalpador não são verificadas. Elas são exibidas em cinza claro:
Simulando inspeções
Quando Verificar é selecionado, o PowerInspect verifica se há colisões entre a peça e todas as peças móveis do dispositivo de medição durante as simulações interativas. Se for detectada uma colisão, a simulação pausa e é exibida uma mensagem de erro. Clique em:
- Ignorar para ignorar o erro atual mas continuar exibindo avisos se outras colisões forem detectadas.
- Ignorar Tudo para ignorar todos os erros na simulação atual.
- Parar para interromper a simulação.

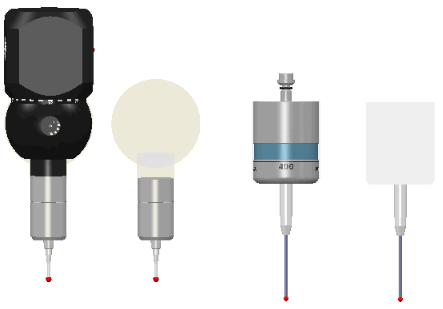

O PowerInspect identifica as porções do corpo do apalpador que são utilizadas para verificação exibindo um envelope transparente na tela CAD. Pressione a tecla F10 para exibir ou ocultar o envelope, por exemplo:
