Para utilizar o diálogo Analisador de Melhor Ajuste

Utilize a caixa de diálogo Analisador de Melhor Ajuste para calcular o melhor ajuste e visualizar os resultados.

Para executar um item de Melhor Ajuste:

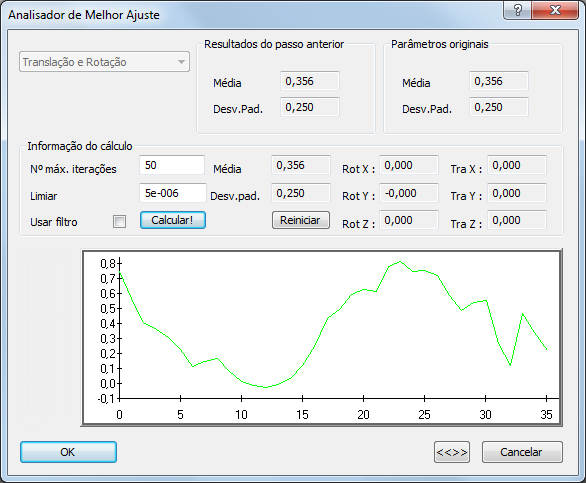

  1. Clique com o botão direito no item de Melhor Ajuste na sequência de inspeção e selecione Iniciar item no menu de contexto. O diálogo Analisador de Melhor Ajuste exibe:
    • o método selecionado no diálogo Editar Definição M.Ajuste.
    • a distância média da nominal e o desvio padrão para os grupos selecionados.
    • um gráfico mostrando a distância de cada ponto com relação à nominal. Clique em para alterar a escala do eixo y do gráfico.
  2. Na caixa Nº máx. iterações, insira o número de cálculos de ajuste a serem executados cada vez que você clica em Calcular.
  3. Na caixa Limiar, insira uma distância de corte. Se o movimento entre cálculos sucessivos for menor que a distância para todos os pontos, a análise é interrompida. Se você inserir uma distância menor que 0.0001, o valor é convertido para notação científica quando você clica em Calcular.
  4. Por padrão, a análise utiliza todos os pontos nos grupos selecionados. Para excluir pontos afastados dos cálculos, selecione a caixa de verificação Usar filtro e movimente a barra deslizante para identificar os pontos a serem utilizados.

    Neste exemplo, somente pontos no intervalo de +0,1 a +0,5 são utilizados no cálculo de melhor ajuste.

  5. Clique em Calcular. O analisador executa o número de cálculos especificado na caixa Nº máx. iterações e atualiza o diálogo:
    • Informação do cálculo exibe os desvios médio e padrão dos pontos, e a rotação e translação utilizadas para obter esse resultado.
    • Resultados do passo anterior exibe o desvio médio e padrão dos pontos antes desse passo.

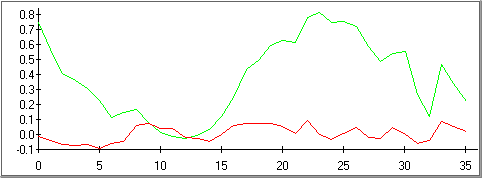

    • O gráfico exibe os desvios atualizados como uma linha vermelha. Por exemplo:

  6. Repita o passo 5 para refinar o ajuste, ou clique OK para aceitar o resultado e fechar o diálogo.
  7. Para exibir informações sobre o Melhor Ajuste, clique na guia Info.

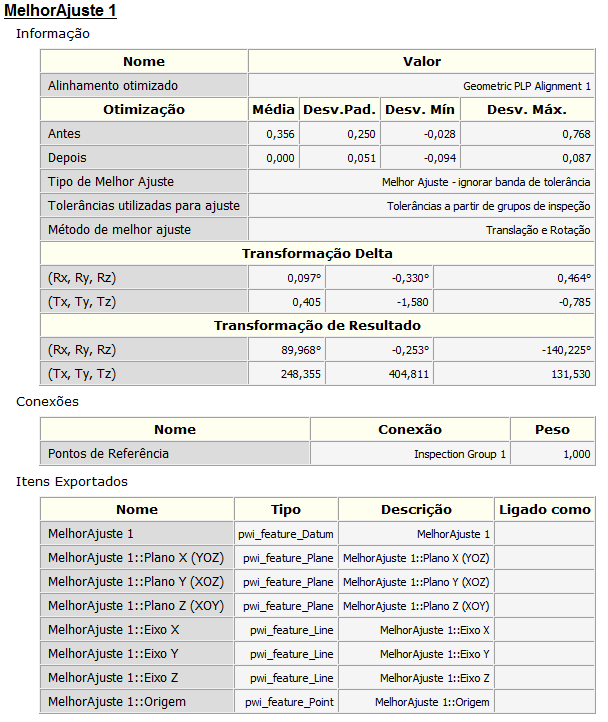

    Este exemplo mostra que o alinhamento selecionado foi:

    • rotacionado em torno do eixo X por 0,097 grau.
    • rotacionado em torno do eixo Y por -0,330 grau.
    • rotacionado em torno do eixo Z por 0,464 grau.
    • transladado por um X de 0,405, Y de -1,580 e Z de -0,785.
