Para especificar a direção de montagem do apalpador

Especifique o vetor de montagem do cabeçote.

Quando você seleciona a opção de calibração Simples, o PowerInspect utiliza a nominal do cabeçote para calcular a posição da ponta do apalpador.

Nota: Calibração Simples está disponível apenas durante a criação de inspeções para máquinas CNC ou CMMs Manuais.

1. Na página Calibração do diálogo Opções, selecione Simples.
2. Conecte com o dispositivo de medição.
3. Na área Cabeçote da guia Máquina, selecione o cabeçote que você deseja utilizar e clique em Calibrar.

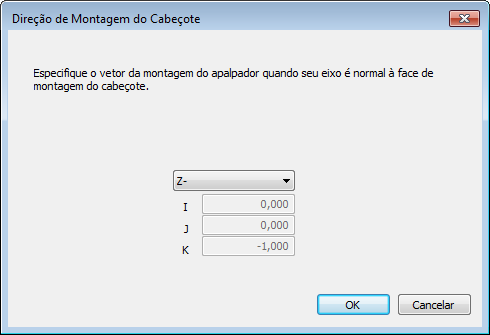

4. No diálogo Direção de Montagem do Cabeçote, selecione uma entrada na lista suspensa para especificar o eixo da máquina ao qual o cabeçote é paralelo.

   Alternativamente, para especificar a orientação de montagem, selecione Personalizado e insira o vetor nas caixas I, J e K.

Nota: Para utilizar a nominal do cabeçote para calibrar a montagem do apalpador, clique em na barra de ferramentas Vista do Apalpador.
