Para exportar os pontos dinâmicos selecionados para um arquivo ASCII, clique na guia Pontos Dinâmicos > painel Editar > Exportar. Você pode então importar os pontos para outros documentos PowerInspect ou outros aplicativos.
Nota: Se nenhum ponto estiver selecionado quando você clicar no botão, todos os pontos dinâmicos no documento são exportados.
Os pontos são exportados no seguinte formato:
- Nome de ponto: nomes entre aspas duplas são inseridos pelo usuário; nomes entre aspas simples são nomes gerados automaticamente que contêm espaços.
- Coordenadas XYZ da posição do ponto.
- Coordenadas IJK da normal da superfície na posição do ponto.
- Offset do ponto com relação à superfície.
- Tolerância inferior.
- Tolerância superior.
- Tipo de ponto: PS indica um ponto de superfície; PA indica um ponto de aresta.

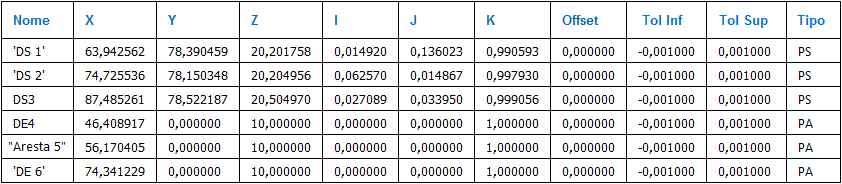

Por exemplo:
