O previsor de colisão verifica quanto a possíveis colisões entre colunas calculando seus futuros movimentos e comparando as posições no espaço e tempo. Se o previsor detectar uma sobreposição, interrompe a inspeção e exibe um aviso de proximidade. Se você tiver certeza de que nenhuma colisão irá ocorrer, pode modificar a sensitividade das configurações de detecção de colisão utilizando o diálogo Configuração de Previsão de Colisão Online.
Para modificar as configurações de detecção de colisão:

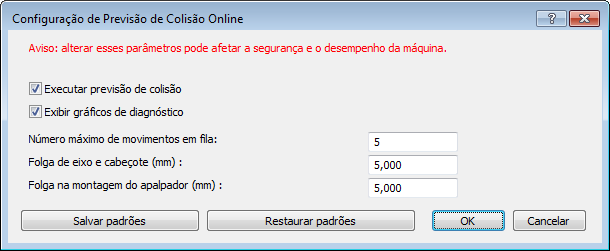

- Clique na guia Ferramentas > Simulador > Coluna Dupla > Configurar Previsão de Colisão. O diálogo Configuração de Previsão de Colisão Online é exibido.
Nota: Essa opção está disponível apenas durante a criação de inspeções para máquinas CNC de coluna dupla.
- Caso deseje desabilitar previsão de colisão, desmarque a caixa de seleção Executar previsão de colisão.
Nota: Um aviso é exibido na guia Executar Programa quando previsão de colisão está desabilitada.
- Desmarque a caixa de seleção Exibir gráficos de diagnóstico caso não deseje exibir os envelopes de previsão na tela CAD.
- Modifique as configurações de previsão:
- Na caixa Número máximo de movimentos em fila, especifique o quão adiante você deseja verificar quanto a colisões. Em algumas circunstâncias, como para rotações de apalpador, o previsor analisa menos movimentos adiante.
- Na caixa Folga de eixo e cabeçote, insira a distância entre apalpadores em que um aviso de proximidade é emitido.
- Na caixa Folga na montagem do apalpador, insira a distância entre montagens de apalpador em que um aviso de proximidade é emitido.
- Clique em Salvar Padrões para utilizar as configurações atuais como padrão em documentos de inspeção futuros.
Para reverter para as configurações padrão atuais, clique em Restaurar Padrões.
- Clique OK para salvar suas alterações e fechar o diálogo.
