Pontos de aresta guiados permitem inspecionar a fronteira de uma superfície. Para medir um ponto de aresta, você precisa obter um ponto na superfície próximo da aresta que você deseja inspecionar, seguido por um ponto contra a aresta.
Nota: Grupos de aresta guiados somente estão disponível durante a criação de inspeções para máquinas CNC ou manuais.
Para capturar pontos de aresta guiados:
- Crie um Grupo de Aresta Guiado e inicie. O diálogo Pontos Guiados é exibido, e um triângulo amarelo é exibido na superfície.

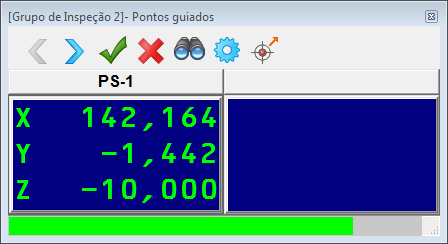

- Capture um ponto na superfície próximo do triângulo. A posição do ponto é exibida à esquerda do diálogo, e uma barra na porção inferior do diálogo indica a proximidade entre o ponto capturado e o ponto guiado.
Você não pode capturar o ponto até que o apalpador esteja dentro do Critério de proximidade especificado no diálogo Parâmetros de Medição.

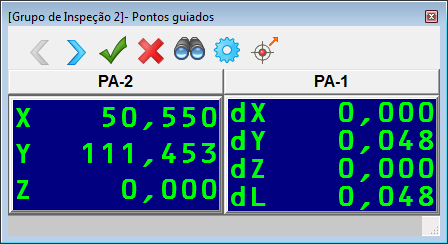

- Capture um ponto na aresta no triângulo amarelo. O triângulo é exibido em verde e o desvio do ponto de aresta é exibido à direita do diálogo. Além disso, a posição do próximo ponto guiado é exibida à esquerda do diálogo, e um triângulo amarelo indica sua posição na peça.
- Clique em
para salvar as medições de ponto de aresta e capturar o próximo ponto de aresta. - Repita os passos de 2 a 4 para medir mais pontos de aresta. Quando tiver concluído a captura, clique em
para salvar os pontos e fechar o diálogo.
Para visualizar os detalhes de uma medição, selecione um ponto no grupo de inspeção e então selecione a guia Info.
