Uma introdução às janelas, à faixa de opções e a outros controles usados no PowerInspect.

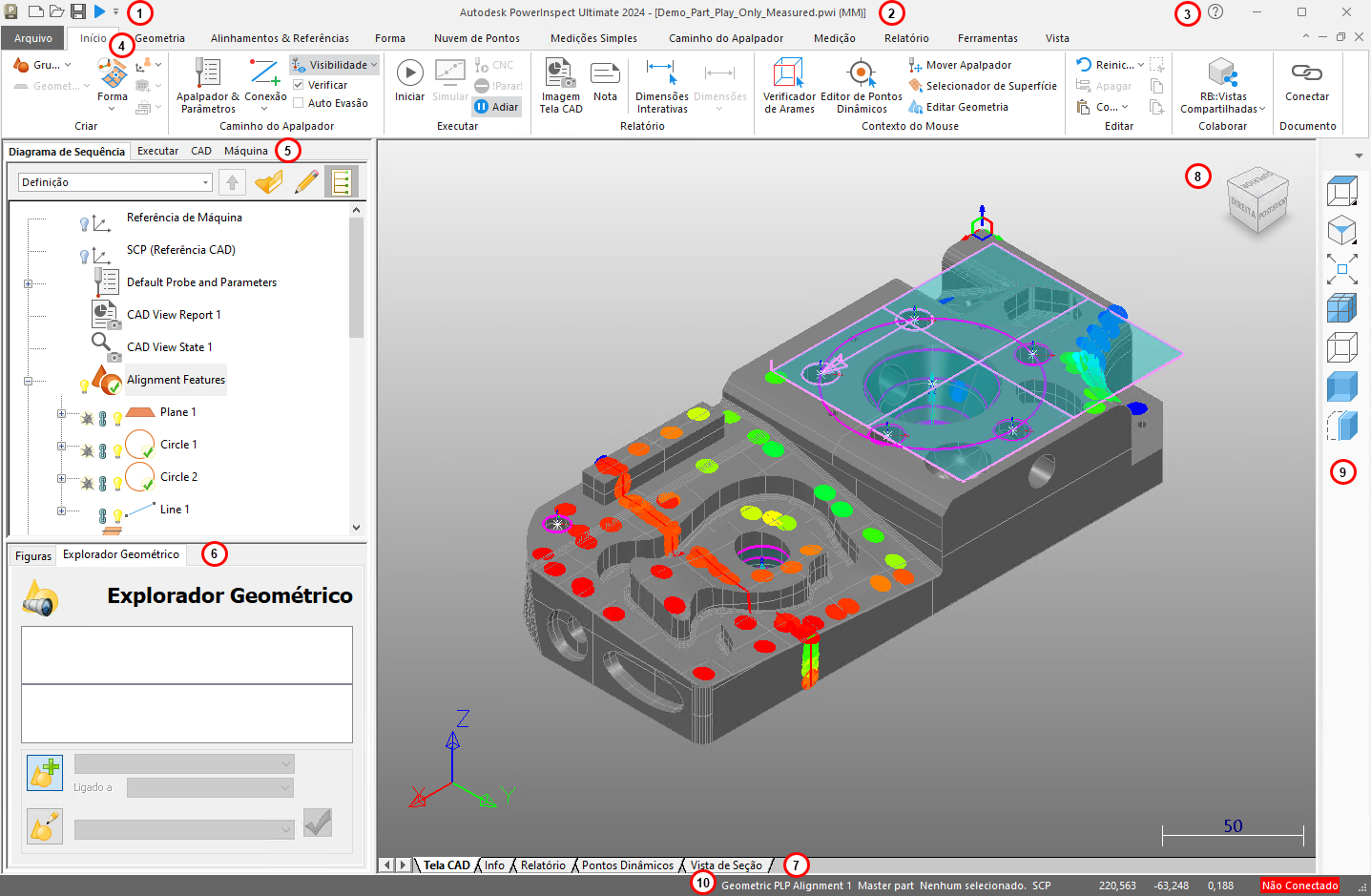

Quando você tiver selecionado o modelo CAD com o qual deseja trabalhar, ele será exibido na tela do PowerInspect, juntamente com as guias necessárias para criar, executar e gerenciar uma inspeção. Por exemplo:
Barra de ferramentas de acesso rápido — Utilize a Barra de ferramentas de acesso rápido para acessar comandos utilizados com frequência.
Barra de título — A Barra de título exibe a versão atual do PowerInspect, o nome do documento atual e suas unidades.
Ajuda — Clique no ícone de Ajuda
para exibir o menu Ajuda.
Faixa de opções — A Faixa de opções contém várias guias, cada uma representando um subconjunto de funcionalidade do programa. As guias contêm painéis de comandos relacionados.
Painel lateral, guias superiores:
- A guia Diagrama de sequência contém a sequência de inspeção. Especifica os itens a serem medidos e a ordem em que devem ser medidos.
- Utilize a guia Executar para simular e executar a sequência de inspeção.
- Utilize a guia CAD para carregar, gerenciar e apagar modelos CAD e para visualizar os detalhes de arquivos de modelo.
- Utilize a guia Máquina para visualizar e calibrar o dispositivo de medição ao qual o PowerInspect está conectado.
Painel lateral, guias inferiores:
- Utilize a guia Operações para visualizar e modificar os detalhes de itens na sequência de inspeção.
- A guia Explorador geométrico exibe os detalhes de recursos selecionados no modelo CAD utilizando o Verificador de Modelo de Arames.
Guias da área gráfica — Utilize a área gráfica para visualizar o modelo e seus dados de medição. Apresenta várias guias:
- Utilize a guia Tela CAD para visualizar e manipular modelos CAD e dados de inspeção.
- A guia Info exibe os detalhes do item atualmente selecionado na sequência de inspeção.
- A guia Relatório exibe um relatório HTML para todos os itens na sequência de inspeção.
- Outras guias, como a guia Vista de corte de seção, a guia Pontos dinâmicos e a guia Nuvem de pontos exibem os detalhes para tipos específicos de item que podem ser adicionados à sequência de inspeção.
ViewCube — O ViewCube exibe o ponto de vista atual para a janela gráfica. Quando você reorienta a vista utilizando a guia Vista ou um atalho de teclado, o ViewCube é rotacionado automaticamente para refletir o novo ponto de vista. Você também pode utilizar o ViewCube para manipular a vista diretamente.
Barra de ferramentas de Vista — Utilize essa barra de ferramentas para acessar comandos de visualização utilizados com frequência. Para exibir ou ocultar essa barra de ferramentas, clique na guia Vista > painel Janela > Barra de Ferramentas Vista.
Barra de status — A barra de status exibe informações sobre o alinhamento, coordenadas do cursor na área gráfica e o status da conexão de máquina.
