Com o modo coluna dupla, simular a sequência de inspeção verifica caminhos de apalpador da mesma maneira que em modo coluna única, exceto que você precisa especificar qual coluna você deseja verificar pois apenas uma coluna pode ser simulada de cada vez.
Para simular a sequência de inspeção:

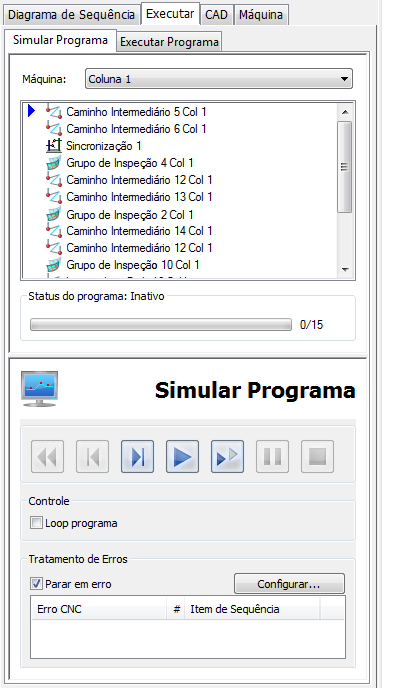

- Selecione a guia Executar, e então selecione a guia Simular Programa.
- Na lista Máquina, selecione o simulador para a coluna que você deseja simular. Os itens atribuídos à coluna são listados na guia Simular Programa, e a coluna e montagem do apalpador são exibidos na tela CAD.
- Caso deseje alterar a máquina exibida na tela CAD, clique na guia Ferramentas > painel Simulador > Coluna Dupla > Configuração de Simulador.
- Caso deseje simular apenas um subconjunto de itens na sequência, clique com o botão direito na lista de itens e crie um intervalo utilizando o menu de contexto.
- Utilize os botões no diálogo Simular Programa para simular a sequência de inspeção. Por exemplo, para simular todos os itens atribuídos à coluna selecionada, clique em Executar Todos os Itens
.
