Utilize a guia Ferramentas > painel Transformar > Transformar Nominais para transformar todas as Nominais de uma orientação e posição para outra. Por exemplo, você pode utilizar essa opção para transformar medições com relação a um sistema de coordenadas comum.
Para transformar as nominais num documento:
- Clique na guia Ferramentas > painel Transformar > Transformar Nominais. O diálogo Matriz de Transformação é exibido.
- No diálogo Matriz de Transformação, insira a transformação que você deseja utilizar e clique OK. As nominais e dados medidos são transformados e a tela CAD é atualizada para mostrar o efeito da transformação.

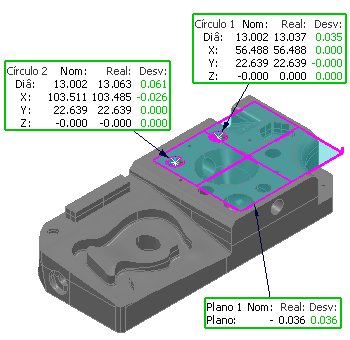

Por exemplo, quando você aplica uma transformação de -45 graus em torno do eixo Z no seguinte modelo:

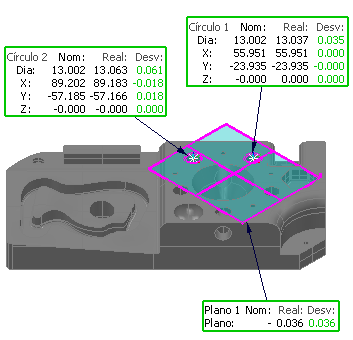

ele muda para:
Para visualizar os efeitos da transformação em todos os seus resultados, selecione a guia Relatório.
